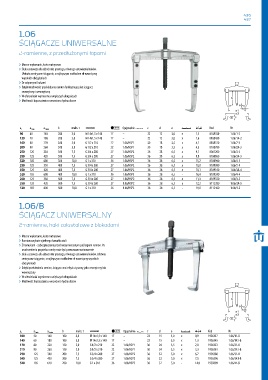

Page 437 - 3001334 Katalog GEDORE 2016 GPL

436
437

1.06

ŚCIĄGACZE UNIWERSALNE

2-ramienne, z przedłużonymi łapami

› Mocne wykonanie, kute matrycowo
› Skala ustawcza dla dziecinnie prostego, równego ustawienia haków.
Ułatwia centryczne ściąganie, z najlepszym rozkładem sił nawet przy
wysokich obciążeniach
› Ze sztywnymi hakami
› Dzięki możliwości przekładania ramion funkcjonuje jako ściągacz
zewnętrzny i wewnętrzny
› W ofercie haki wymienne o większych długościach
› Możliwość doposażenia o wrzeciono hydrauliczne

b maks. t A $ Opcjonalnie d c d e 9 0 Kod Nr
a 1 a 2 min a 2 maks
90 60 140 200 3,0 M 14x1,5 x 140 17 – 22 12 3,0 x 1,5 8108350 1.06/1-2
130 70 180 200 3,0 M 14x1,5 x 140 17 – 22 12 3,0 x 1,6 8108430 1.06/1A-2
160 80 220 300 5,0 G 1/2 x 210 22 1.06/HSP1 30 18 3,5 x 4,1 8108510 1.06/2-3
200 90 260 300 5,0 G 1/2 x 210 22 1.06/HSP1 30 18 3,5 x 4,5 8108780 1.06/2A-3
250 125 330 300 7,5 G 3/4 x 280 27 1.06/HSP2 36 28 6,5 x 9,1 8001200 1.06/3-3
350 125 420 300 7,5 G 3/4 x 280 27 1.06/HSP2 36 28 6,5 x 9,8 8108860 1.06/3A-3
520 185 600 300 10,0 G 1 x 310 36 1.06/HSP3 36 28 6,5 x 15,2 8108940 1.06/4-3
250 125 330 400 7,5 G 3/4 x 280 27 1.06/HSP2 36 28 6,5 x 10,0 8109080 1.06/3-4
350 125 420 400 7,5 G 3/4 x 280 27 1.06/HSP2 36 28 6,5 x 11,1 8109160 1.06/3A-4
520 185 600 400 10,0 G 1 x 310 36 1.06/HSP3 36 28 6,5 - 16,4 8109240 1.06/4-4
250 125 330 500 7,5 G 3/4 x 280 27 1.06/HSP2 36 28 6,5 x 11,3 8109320 1.06/3-5
350 125 420 500 7,5 G 3/4 x 280 27 1.06/HSP2 36 28 6,5 x 12,2 8112380 1.06/3A-5
520 185 600 500 10,0 G 1 x 310 36 1.06/HSP3 36 28 6,5 - 19,0 8112460 1.06/4-5

1.06/B
ŚCIĄGACZ UNIWERSALNY

2-ramienne, haki całostalowe z blokadami

› Mocne wykonanie, kute matrycowo
› Ramiona wykute z jednego kawałka stali
› Z hamulcem - zabezpieczenie przed niezamierzonym poślizgiem ramion. Po
uruchomieniu przycisku ramię może być przesuwane na trawersie
› Skala ustawcza dla dziecinnie prostego, równego ustawienia haków. Ułatwia
centryczne ściąganie, z najlepszym rozkładem sił nawet przy wysokich
obciążeniach
› Dzięki przekładaniu ramion, ściągacz może być używany jako zewnętrzny lub
wewnętrzny
› W ofercie haki wymienne o większych długościach
› Możliwość doposażenia o wrzeciono hydrauliczne

b maks. t $ Opcjonalnie d c d e Kod Nr
a 1 a 2 min a 2 maks A 9 0
100 50 140 100 3,0 M 14x1,5 x 140 17 – 22 15 3,0 x 0,9 1956337 1.06/11-B
140 60 180 100 3,0 M 14x1,5 x 140 17 – 22 15 3,0 x 1,3 1956345 1.06/1A1-B
170 80 220 150 5,0 G 1/2 x 210 22 1.06/HSP1 30 24 3,5 x 2,8 1956353 1.06/21-B
210 90 260 150 5,0 G 1/2 x 210 22 1.06/HSP1 30 24 3,5 x 3,3 1956361 1.06/2A1-B
250 125 340 200 7,5 G 3/4 x 280 27 1.06/HSP2 36 32 5,0 x 6,7 1956388 1.06/31-B
340 125 430 200 7,5 G 3/4 x 280 27 1.06/HSP2 36 32 5,0 x 7,5 1956396 1.06/3A1-B
520 185 610 200 10,0 G 1 x 310 36 1.06/HSP3 36 32 5,0 - 14,0 1958399 1.06/41-B
