Page 440 - 3001334 Katalog GEDORE 2016 GPL

PROGRAM ŚCIĄGACZE
PROGRAM ŚCIĄGACZE 440

1.06/ST

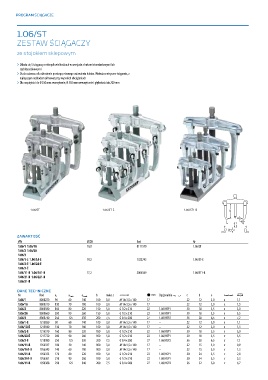

ZESTAW ŚCIĄGACZY

ze stojakiem sklepowym

› Składa się 5 ściągaczy o różnych wielkościach w wersjach z hakami standardowymi lub
szybkozaciskowymi
› Skala ustawcza dla dziecinnie prostego, równego ustawienia haków. Ułatwia centryczne ściąganie, z
najlepszym rozkładem sił nawet przy wysokich obciążeniach
› Dla rozpiętości do Ø 250 mm zewnętrznie, Ø 330 mm wewnętrznie i głębokości do 200 mm

1.06/ST 1.06/ST-E 1.06/ST1-B

ZAWARTOŚĆ
B 0 Kod Nr
1.06/1 1.06/1A 19,0 8111570 1.06/ST
1.06/2 1.06/2A
1.06/3
1.06/1-E 1.06/1A-E 19,2 1322745 1.06/ST-E
1.06/2-E 1.06/2A-E
1.06/3-E
1.06/11-B 1.06/1A1-B 17,2 2004569 1.06/ST1-B
1.06/21-B 1.06/2A1-B
1.06/31-B

DANE TECHNICZNE
Nr Kod a 1 a 2 min a 2 maks b maks. t A $ Opcjonalnie d c d e 9 0
1.06/1 8000230 90 60 140 100 3,0 M 14x1,5 x 140 17 – 22 12 3,0 x 1,1
1.06/1A 8000310 130 70 180 100 3,0 M 14x1,5 x 140 17 – 22 12 3,0 x 1,3
1.06/2 8000580 160 80 220 150 5,0 G 1/2 x 210 22 1.06/HSP1 30 18 3,5 x 3,0
1.06/2A 8000660 200 90 260 150 5,0 G 1/2 x 210 22 1.06/HSP1 30 18 3,5 x 3,5
1.06/3 8000740 250 125 330 200 7,5 G 3/4 x 280 27 1.06/HSP2 36 28 6,5 x 7,2
1.06/1-E 1213830 90 60 140 100 3,0 M 14x1,5 x 140 17 – 22 12 3,0 x 1,1
1.06/1A-E 1215140 130 70 180 100 3,0 M 14x1,5 x 140 17 – 22 12 3,0 x 1,3
1.06/2-E 1216570 160 80 220 150 5,0 G 1/2 x 210 22 1.06/HSP1 30 18 3,5 x 3,0
1.06/2A-E 1217720 200 90 260 150 5,0 G 1/2 x 210 22 1.06/HSP1 30 18 3,5 x 3,5
1.06/3-E 1218980 250 125 330 200 7,5 G 3/4 x 280 27 1.06/HSP2 36 28 6,5 x 7,1
1.06/11-B 1956337 100 50 140 100 3,0 M 14x1,5 x 140 17 – 22 15 3,0 x 0,9
1.06/1A1-B 1956345 140 60 180 100 3,0 M 14x1,5 x 140 17 – 22 15 3,0 x 1,3
1.06/21-B 1956353 170 80 220 150 5,0 G 1/2 x 210 22 1.06/HSP1 30 24 3,5 x 2,8
1.06/2A1-B 1956361 210 90 260 150 5,0 G 1/2 x 210 22 1.06/HSP1 30 24 3,5 x 3,3
1.06/31-B 1956388 250 125 340 200 7,5 G 3/4 x 280 27 1.06/HSP2 36 32 5,0 x 6,7
