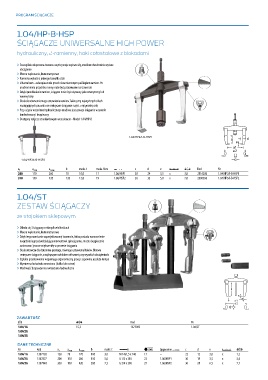

Page 434 - 3001334 Katalog GEDORE 2016 GPL

PROGRAM ŚCIĄGACZE
PROGRAM ŚCIĄGACZE 434

1.04/HP-B-HSP

ŚCIĄGACZE UNIWERSALNE HIGH POWER

hydrauliczny, 2-ramienny, haki całostalowe z blokadami

› Szczególnie ulepszona trawersa wytrzymuje wyższe siły, możliwe dwukrotnie wyższe
obciążenie
› Mocne wykonanie, kute matrycowo
› Ramiona wykute z jednego kawałka stali
› Z hamulcem - zabezpieczenie przed niezamierzonym poślizgiem ramion. Po
uruchomieniu przycisku ramię może być przesuwane na trawersie
› Dzięki przekładaniu ramion, ściągacz może być używany jako zewnętrzny lub
wewnętrzny
› Skala do równomiernego ustawienia ramion. Także przy najwyższych siłach
rozciągających pozwala na centryczne ściąganie części z optymalną siłą
› Przy użyciu wrzeciona hydraulicznego możliwe jest zawsze ściąganie w sposób
kontrolowany i bezpieczny
› Dostępny także ze standardowym wrzecionem - Model 1.04/HP-B

1.04/HP2A-B-HSP1

1.04/HP3A-B-HSP2
b maks. t maks. N·m d c d e 9 0 Kod Nr
a 1 a 2 min a 2 maks
200 110 260 70 10,0 17 1.06/HSP1 30 24 3,5 x 3,8 2016206 1.04/HP2A-B-HSP1
350 150 420 120 12,0 19 1.06/HSP2 36 32 5,0 x 7,8 2300036 1.04/HP3A-B-HSP2

1.04/ST

ZESTAW ŚCIĄGACZY

ze stojakiem sklepowym

› Składa się 3 ściągaczy o różnych wielkościach
› Mocne wykonanie, kute matrycowo
› Dzięki ergonomicznie zaprojektowanej trawersie, która posiada wzmocnienie
na grzbiecie przeciwdziałające momentowi zginającemu, można bezpiecznie
zastosować jeszcze większe siły w procesie ściągania
› Skala ustawcza dla dziecinnie prostego, równego ustawienia haków. Ułatwia
centryczne ściąganie, z najlepszym rozkładem sił nawet przy wysokich obciążeniach
› Szybkie przestawienie wspomaga ergonomiczną pracę i zapewnia jej duże tempo
› Wymienna końcówka wrzeciona (kulka lub ostrze)
› Możliwość doposażenia o wrzeciono hydrauliczne

ZAWARTOŚĆ
B 0 Kod Nr
1.04/1A 15,2 1675982 1.04/ST
1.04/2A
1.04/3A

DANE TECHNICZNE
Nr Kod a 1 a 2 min a 2 maks b maks. t A $ Opcjonalnie d c d e 9 0
1.04/1A 1307703 130 70 170 100 3,0 M 14x1,5 x 140 17 – 22 12 3,0 x 1,2
1.04/2A 1307827 200 110 260 150 5,0 G 1/2 x 210 22 1.06/HSP1 30 18 3,5 x 3,4
1.04/3A 1307940 350 150 420 200 7,5 G 3/4 x 280 27 1.06/HSP2 36 28 6,5 x 7,7
