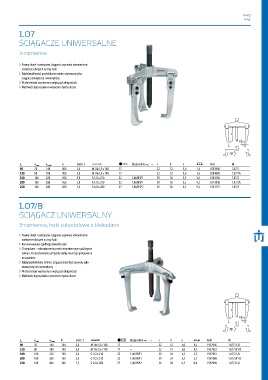

Page 441 - 3001334 Katalog GEDORE 2016 GPL

440
441

1.07

ŚCIĄGACZE UNIWERSALNE

3-ramienne

› Pewny chwyt i centryczne ściąganie zapewnia równomierne
rozłożenie obciążeń na trzy haki
› Dzięki możliwości przekładania ramion stosowany jako
ściągacz zewnętrzny i wewnętrzny
› W ofercie haki wymienne o większych długościach
› Możliwość doposażenia o wrzeciono hydrauliczne

b maks. t A $ Opcjonalnie d c d e 0 Kod Nr
a 1 a 2 min a 2 maks
90 70 140 100 3,0 M 14x1,5 x 140 17 – 22 12 3,0 1,4 8113940 1.07/1
130 80 180 100 3,0 M 14x1,5 x 140 17 – 22 12 3,0 1,6 8114080 1.07/1A
160 100 220 150 5,0 G 1/2 x 210 22 1.06/HSP1 30 18 3,5 3,6 8114160 1.07/2
200 100 260 150 5,0 G 1/2 x 210 22 1.06/HSP1 30 18 3,5 4,2 8114240 1.07/2A
250 100 400 200 7,5 G 3/4 x 280 27 1.06/HSP2 36 28 6,5 9,3 1541757 1.07/3

1.07/B
ŚCIĄGACZ UNIWERSALNY

3-ramienne, haki całostalowe z blokadami
› Pewny chwyt i centryczne ściąganie zapewnia równomierne
rozłożenie obciążeń na trzy haki
› Ramiona wykute z jednego kawałka stali
› Z hamulcem - zabezpieczenie przed niezamierzonym poślizgiem
ramion. Po uruchomieniu przycisku ramię może być przesuwane
na trawersie
› Dzięki przekładaniu ramion, ściągacz może być używany jako
zewnętrzny lub wewnętrzny
› W ofercie haki wymienne o większych długościach
› Możliwość doposażenia o wrzeciono hydrauliczne

b maks. t A $ Opcjonalnie d c d e 0 Kod Nr
a 1 a 2 min a 2 maks
90 70 140 100 3,0 M 14x1,5 x 140 17 – 22 15 3,0 1,2 1957945 1.07/11-B
130 80 180 100 3,0 M 14x1,5 x 140 17 – 22 15 3,0 1,4 1957953 1.07/1A1-B
160 100 220 150 5,0 G 1/2 x 210 22 1.06/HSP1 30 24 3,5 3,5 1957961 1.07/21-B
200 100 260 150 5,0 G 1/2 x 210 22 1.06/HSP1 30 24 3,5 3,7 1957988 1.07/2A1-B
250 100 400 200 7,5 G 3/4 x 280 27 1.06/HSP2 36 28 6,5 8,0 1957996 1.07/31-B
