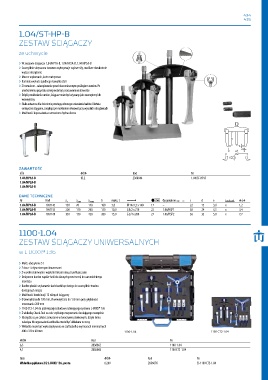

Page 435 - 3001334 Katalog GEDORE 2016 GPL

434
435

1.04/ST-HP-B

ZESTAW ŚCIĄGACZY

ze uchwycie

› W zestawie ściągacze 1.04/HP1A-B, 1.04/HP2A-B, 1.04/HP3A-B
› Szczególnie ulepszona trawersa wytrzymuje wyższe siły, możliwe dwukrotnie
wyższe obciążenie
› Mocne wykonanie, kute matrycowo
› Ramiona wykute z jednego kawałka stali
› Z hamulcem - zabezpieczenie przed niezamierzonym poślizgiem ramion. Po
uruchomieniu przycisku ramię może być przesuwane na trawersie
› Dzięki przekładaniu ramion, ściągacz może być używany jako zewnętrzny lub
wewnętrzny
› Skala ustawcza dla dziecinnie prostego, równego ustawienia haków. Ułatwia
centryczne ściąganie, z najlepszym rozkładem sił nawet przy wysokich obciążeniach
› Możliwość doposażenia o wrzeciono hydrauliczne

ZAWARTOŚĆ
B 0 Kod Nr
1.04/HP1A-B 15,2 2300044 1.04/ST-HP-B
1.04/HP2A-B
1.04/HP3A-B

DANE TECHNICZNE
Nr Kod a 1 a 2 min a 2 maks b maks. t A $ Opcjonalnie d c d e 9 0
1.04/HP1A-B 1981145 130 70 170 100 5,0 M 14x1,5 x 140 17 – 22 15 3,0 x 1,2
1.04/HP2A-B 1981153 200 110 260 150 10,0 G 1/2 x 210 22 1.06/HSP1 30 24 3,5 x 3,4
1.04/HP3A-B 1981161 350 150 420 200 15,0 G 3/4 x 280 27 1.06/HSP2 36 32 5,0 x 7,7

1100-1.04

ZESTAW ŚCIĄGACZY UNIWERSALNYCH

w L-BOXX® 136

› Maks. obciążenie 5 t
› Z dwu- i trójramiennymi trawersami
› Z w pełni stalowymi i wąskimi hakami oraz przedłużaczami
› Dołączono bardzo wąskie haki do ciasnych przestrzeni, do samodzielnego
montażu
› Bardzo płaskie wykonanie końcówek łap dostęp do szczególnie trudno
dostępnych miejsc
› Możliwość kombinacji 12 różnych ściągaczy
› Ø zewnętrzna do 130 mm, Ø wewnętrzna do 170 mm przy głębokości
mocowania 200 mm
› 1100 CT2-1.04 do późniejszej rozbudowy istniejącego systemu L-BOXX® 136
› Z wkładką Check-Tool w celu szybkiego rozpoznania brakującego narzędzia
› Narzędzia są w całości zanurzone w tworzywie piankowym, dzięki temu
należąca do wyposażenia wkładka może być układana w stosy
› Wkładka może być wykorzystywana w szufladach o wymiarach minimalnych
400 x 310 x 60 mm 1100-1.04 1100 CT2-1.04

0 Kod Nr
6,3 2838362 1100-1.04
4,1 2836068 1100 CT2-1.04

Opis 0 Kod Nr
Wkładka gąbkowa 2/2 L-BOXX 136, pusta 0,200 2836076 EI-1100 CT2-1.04
