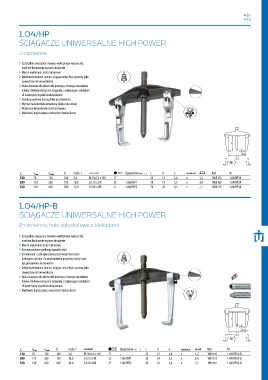

Page 433 - 3001334 Katalog GEDORE 2016 GPL

432
433

1.04/HP

ŚCIĄGACZE UNIWERSALNE HIGH POWER

2-ramienne

› Szczególnie ulepszona trawersa wytrzymuje wyższe siły,
możliwe dwukrotnie wyższe obciążenie
› Mocne wykonanie, kute matrycowo
› Dzięki przekładaniu ramion, ściągacz może być używany jako
zewnętrzny lub wewnętrzny
› Skala ustawcza dla dziecinnie prostego, równego ustawienia
haków. Ułatwia centryczne ściąganie, z najlepszym rozkładem
sił nawet przy wysokich obciążeniach
› Szybko zaciskowe haki szybkie w ustawieniu
› Wymienna końcówka wrzeciona (kulka lub ostrze)
› Wrzeciono termochemicznie hartowane
› Możliwość doposażenia o wrzeciono hydrauliczne

b maks. t A $ Opcjonalnie d c d e 9 0 Kod Nr
a 1 a 2 min a 2 maks
130 70 170 100 5,0 M 14x1,5 x 140 17 – 22 12 3,0 x 1,2 1868152 1.04/HP1A
200 110 260 150 10,0 G 1/2 x 210 22 1.06/HSP1 30 18 3,5 x 3,4 1868160 1.04/HP2A
350 150 420 200 15,0 G 3/4 x 280 27 1.06/HSP2 36 28 6,5 x 7,7 1868179 1.04/HP3A

1.04/HP-B
ŚCIĄGACZE UNIWERSALNE HIGH POWER

2-ramienne, haki całostalowe z blokadami

› Szczególnie ulepszona trawersa wytrzymuje wyższe siły,
możliwe dwukrotnie wyższe obciążenie
› Mocne wykonanie, kute matrycowo
› Ramiona wykute z jednego kawałka stali
› Z hamulcem - zabezpieczenie przed niezamierzonym
poślizgiem ramion. Po uruchomieniu przycisku ramię może
być przesuwane na trawersie
› Dzięki przekładaniu ramion, ściągacz może być używany jako
zewnętrzny lub wewnętrzny
› Skala ustawcza dla dziecinnie prostego, równego ustawienia
haków. Ułatwia centryczne ściąganie, z najlepszym rozkładem
sił nawet przy wysokich obciążeniach
› Możliwość doposażenia o wrzeciono hydrauliczne

b maks. t A $ Opcjonalnie d c d e 9 0 Kod Nr
a 1 a 2 min a 2 maks
130 70 170 100 5,0 M 14x1,5 x 140 17 – 22 15 3,0 x 1,2 1981145 1.04/HP1A-B
200 110 260 150 10,0 G 1/2 x 210 22 1.06/HSP1 30 24 3,5 x 3,4 1981153 1.04/HP2A-B
350 150 420 200 15,0 G 3/4 x 280 27 1.06/HSP2 36 32 5,0 x 7,7 1981161 1.04/HP3A-B
