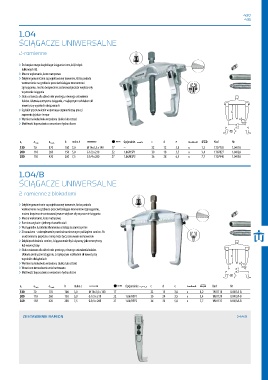

Page 431 - 3001334 Katalog GEDORE 2016 GPL

430
431

1.04

ŚCIĄGACZE UNIWERSALNE

2-ramienne

› Do bezpiecznego i szybkiego ściągania tarcz, kół, łożysk
kulkowych itd.
› Mocne wykonanie, kute matrycowo
› Dzięki ergonomicznie zaprojektowanej trawersie, która posiada
wzmocnienie na grzbiecie przeciwdziałające momentowi
zginającemu, można bezpiecznie zastosować jeszcze większe siły
w procesie ściągania
› Skala ustawcza dla dziecinnie prostego, równego ustawienia
haków. Ułatwia centryczne ściąganie, z najlepszym rozkładem sił
nawet przy wysokich obciążeniach
› Szybkie przestawienie wspomaga ergonomiczną pracę i
zapewnia jej duże tempo
› Wymienna końcówka wrzeciona (kulka lub ostrze)
› Możliwość doposażenia o wrzeciono hydrauliczne

b maks. t c d e Kod Nr
a 1 a 2 min a 2 maks A $ Opcjonalnie d 9 0
130 70 170 100 3,0 M 14x1,5 x 140 17 – 22 12 3,0 x 1,2 1307703 1.04/1A
200 110 260 150 5,0 G 1/2 x 210 22 1.06/HSP1 30 18 3,5 x 3,4 1307827 1.04/2A
350 150 420 200 7,5 G 3/4 x 280 27 1.06/HSP2 36 28 6,5 x 7,7 1307940 1.04/3A

1.04/B

ŚCIĄGACZE UNIWERSALNE

2-ramienne z blokadami

› Dzięki ergonomicznie zaprojektowanej trawersie, która posiada
wzmocnienie na grzbiecie przeciwdziałające momentowi zginającemu,
można bezpiecznie zastosować jeszcze większe siły w procesie ściągania
› Mocne wykonanie, kute matrycowo
› Ramiona wykute z jednego kawałka stali
› W przypadku działania sił ramiona ustalają się samoczynnie
› Z hamulcem - zabezpieczenie przed niezamierzonym poślizgiem ramion. Po
uruchomieniu przycisku ramię może być przesuwane na trawersie
› Dzięki przekładaniu ramion, ściągacz może być używany jako zewnętrzny
lub wewnętrzny
› Skala ustawcza dla dziecinnie prostego, równego ustawienia haków.
Ułatwia centryczne ściąganie, z najlepszym rozkładem sił nawet przy
wysokich obciążeniach
› Wymienna końcówka wrzeciona (kulka lub ostrze)
› Wrzeciono termochemicznie hartowane
› Możliwość doposażenia o wrzeciono hydrauliczne

b maks. t $ Opcjonalnie d c d e Kod Nr
a 1 a 2 min a 2 maks A 9 0
130 70 170 100 3,0 M 14x1,5 x 140 17 – 22 15 3,0 x 1,2 1981110 1.04/1A-B
200 110 260 150 5,0 G 1/2 x 210 22 1.06/HSP1 30 24 3,5 x 3,4 1981129 1.04/2A-B
350 150 420 200 7,5 G 3/4 x 280 27 1.06/HSP2 36 33 5,0 x 7,7 1981137 1.04/3A-B

ZESTAWIENIE RAMION 448
