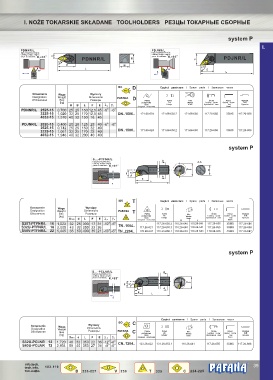

I. NOŻE TOKARSKIE SKŁADANE TOOLHOLDERS РЕЗЦЫ ТОКАРНЫЕ СБОРНЫЕ

system P
I.
PDNNR/L PDJNR/L
kąt przystawienia: kąt przystawienia:
cutting edge angle : cutting edge angle: O
угол в плание: K =63 O F угол в плание: K =93
PDNNR/L F
r B r PDJNR/L
63 O
E H O
93
L o
60 o 30 E
L
ISO D Części zamienne / Spare parts / Запасные части
55 o
Oznaczenie Waga Wymiary
Designation Weight Dimensions PAFANA
Обозначене Вес Размеры D Płytka Kołek Klin Śruba Klucz Wybijak
[kg] podporowa Pin Wedge Locking screw Socket screw Drift
Shim
H B L F E s o Опорная пластинка Штифт Клин Крепёжный винт key Пуансон
Ключ
PDNNR/L 2525-15 0,700 25 25 150 12,5 45 -6 O -6 O
3225-15 1,020 32 25 170 12,5 45 DN..1506.. 171.66-624 171.66-650.2 171.66-660 117.26-655 3SMS 117.26-686
4032-15 1,370 40 32 150 16 45
PDJNR/L 2020-15 0,400 20 20 125 25 40 -6 O -6 O
2525-15 0,742 25 25 150 32 40
3225-15 1,061 32 25 170 32 40 DN..1506.. 171.66-624 171.66-650.2 171.66-660 117.26-655 3SMS 117.26-686
4032-15 1,946 40 32 200 40 40
system P
S...-PTFNR/L
kąt przystawienia: A A-A
cutting edge angle:
угол в плание: K =91 o
r
Dmin d
91 O
F
A
E
L
ISO T Części zamienne / Spare parts / Запасные части
60 o
Oznaczenie Waga Wymiary
Designation Weight Dimensions PAFANA T
Обозначене Вес Размеры Płytka Kołek Klin Śruba Klucz Wybijak
Locking screw
Drift
Pin
[kg] podporowa Штифт Wedge Крепёжный винт Socket screw Пуансон
Shim
key
Dmin d L F E s o Опорная пластинка R Клин L Ключ
O
S25T-PTFNR/L 16 1,023 32 25 300 17 31 -12 -6 O - 117.26-650.2 110.26-640 110.26-641 117.26-656 3SMS 117.26-686
S32U-PTFNR/L 16 2,005 43 32 350 22 36 TN..1604.. 117.26-621 117.26-650.3 110.26-640 110.26-641 117.26-655 3SMS 117.26-686
O
S50V-PTFNR/L 22 5,445 65 50 400 35 21 -10 -6 O TN..2204.. 170.26-624 170.26-650.1 110.26-642 110.26-643 170.26-655 4SMS 117.26-687

system P
S...-PCLNR/L A
kąt przystawienia:
cutting edge angle :
K =95
угол в плание: o
r
Dmin
F 95 O
A
95 O
E
L
Części zamienne / Spare parts / Запасные части
ISO o C
Oznaczenie Waga Wymiary 80
Designation Weight Dimensions
Klucz
Śruba
Обозначене Вес Размеры PAFANA C podporowa Kołek Klin Locking screw Socket screw Wybijak
Płytka
Drift
Pin
[kg] Shim Штифт Wedge Крепёжный винт key Пуансон
Клин
Dmin d L F E s o Опорная пластинка Ключ
O
S32U-PCLNR 12 1,720 40 32 350 22 36 -12 -6 O O CN..1204.. 123.26-622 131.26-652.1 110.26-641 117.26-655 3SMS 117.26-686
S40U-PCLNR 12 2,934 50 40 350 27 36 -8 -6
O

info.tech. ® 39
tech.info. 103-119
тех.инфо. D 226-227 V 230 T 229 C 224-225
