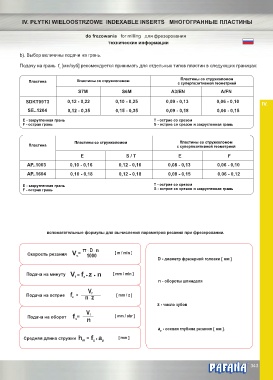

IV. PŁYTKI WIELOOSTRZOWE INDEXABLE INSERTS МНОГОГРАННЫЕ ПЛАСТИНЫ

do frezowania for milling для фрезерования
технические информации

b). Выбор величины подачи на грань.

Подачу на грань f [мм/зуб] рекомендуется принимать для отдельных типов пластин в следующих границах:
z

Пластина Пластины со стружколомом Пластины со стружколомом
с суперпозитивной геометрией
S7M S6M A3/EN A/FN
SDKT09T3 0,12 - 0,22 0,10 - 0,25 0,09 - 0,13 0,06 - 0,10
IV.
SE..1204 0,12 - 0,35 0,15 - 0,35 0,09 - 0,18 0,06 - 0,15

E - закругленная грань T - острие со срезом
F - острая грань S - острие со срезом и закругленная грань

Пластины со стружколомом Пластины со стружколомом
Пластина с суперпозитивной геометрией
E S / T E F
AP..1003 0,10 - 0,16 0,12 - 0,16 0,08 - 0,13 0,06 - 0,10

AP..1604 0,10 - 0,18 0,12 - 0,18 0,08 - 0,15 0,06 - 0,12

E - закругленная грань T - острие со срезом
F - острая грань S - острие со срезом и закругленная грань

вспомагательные формулы для вычисления параметров резания при фрезеровании.

π · D · n
Скорость резания V c = 1000 [ m / min ]
D - диаметр фрезерной головки [ мм ]

[ mm / min ]
Подача на минуту V = f · z n ·
f z
n - обороты шпинделя
V
f
Подача на острие f = n · z [ mm / z ]
z
z - число зубов
V f
Подача на оборот f = [ mm / obr ]
n n
a - осевая глубина резания [ мм ].
p
Средняя длина стружки h = f ·a [ mm ]
m z p

®
