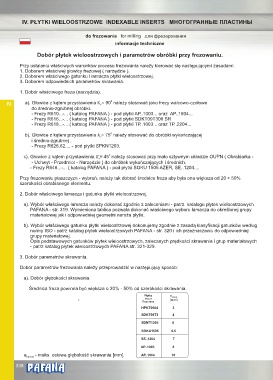

IV. PŁYTKI WIELOOSTRZOWE INDEXABLE INSERTS МНОГОГРАННЫЕ ПЛАСТИНЫ

do frezowania for milling для фрезерования
informacje techniczne

Dobór płytek wieloostrzowych i parametrów obróbki przy frezowaniu.

Przy ustalaniu właściwych warunków procesu frezowania należy kierować się następującymi zasadami:
1. Doborem właściwej głowicy frezowej ( narzędzie ).
2. Doborem właściwego gatunku i łamacza płytki wieloostrzowej.
3. Doborem odpowiednich parametrów skrawania.

1. Dobór właściwego freza (narzędzia).

0
IV. a). Głowice z kątem przystawienia K = 90 należy stosować jako frezy walcowo-czołowe
r
do średnio-zgrubnej obróbki.
- Frezy R610...-... ( katalog PAFANA ) - pod płytki AP..1003... oraz AP..1604...
- Frezy R616...-... ( katalog PAFANA ) - pod płytki SDKT09T308 SR
- Frezy R618...-... ( katalog PAFANA ) - pod płytki TP..1603... oraz TP..2204...
0
b). Głowice z kątem przystawienia K = 75 należy stosować do obróbki wykańczającej
r
i średnio-zgrubnej .
- Frezy R626.62.... - pod płytki SPKN1203.
0
c). Głowice z kątem przystawienia K = 45 należy stosować przy mało sztywnym układzie OUPN ( Obrabiarka -
r
- Uchwyt - Przedmiot - Narzędzie ) do obróbek wykańczających i średnich.
- Frezy R646...-... ( katalog PAFANA ) - pod płytki SOKU 1505 AZER, SE..1204....
Przy frezowaniu płaszczyzn - wybrań, należy tak dobrać średnice freza aby była ona większa od 20 ÷ 50%
szerokości obrabianego elementu.

2. Dobór właściwego łamacza i gatunku płytki wieloostrzowej.

a). Wybór właściwego łamacza należy dokonać zgodnie z zaleceniami - patrz katalogu płytek wieloostrzowych
PAFANA - str. 319. Wymieniona tablica pozwala dokonać właściwego wyboru łamacza do określonej grupy
materiałowej jak i odpowiedniej geometrii naroża płytki.
b). Wybór właściwego gatunku płytki wieloostrzowej dokonujemy zgodnie z zasadą klasyfikacji gatunków według
normy ISO - patrz katalog płytek wieloostrzowych PAFANA - str. 320 i ich przeznaczeniu do odpowiedniej
grupy materiałowej.
Opis podstawowych gatunków płytek wieloostrzowych, zalecanych prędkości skrawania i grup materiałowych
- patrz katalog płytek wieloostrzowych PAFANA str. 321-329.

3. Dobór parametrów skrawania.

Dobór parametrów frezowania należy przeprowadzić w następujący sposób:
a). Dobór głębokości skrawania.

Średnica freza powinna być większa o 20% - 50% od szerokości skrawania.
Płytka
a p(max)
Insert
- Пластина [mm]

HPKT0604 3
SDKT09T3 4

SDMT1205 6
SOKU1505 6,5
SE..1204 7
AP..1003 8
a p(max) - maks. osiowa głębokość skrawania [mm]. AP..1604 16
