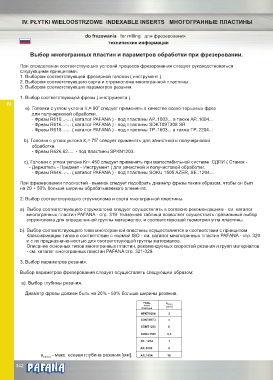

IV. PŁYTKI WIELOOSTRZOWE INDEXABLE INSERTS МНОГОГРАННЫЕ ПЛАСТИНЫ

do frezowania for milling для фрезерования
технические информации

Выбор многогранных пластин и параметров обработки при фрезеровании.

При определении соответствующих условий процесса фрезерования следует руководствоваться
следующими принципами:
1. Выбором соответствующей фрезерной головки ( инструмент ).
2. Выбором соответствующего сорта и стружколома многогранной пластины.
3. Выбором соответствующих параметров резания.
1. Выбор соответствующей фрезы ( инструмента ).
IV.
0
a). Головки с углом уклона K = 90 следует применять в качестве осево-торцевых фрез
r
для получерновой обработки.
- Фрезы R610...-... ( каталог PAFANA ) - под пластины AP..1003... а также AP..1604...
- Фрезы R616...-... ( каталог PAFANA ) - под пластины SDKT09T308 SR
- Фрезы R618...-... ( каталог PAFANA ) - под пластины TP..1603... а также TP..2204...

0
b). Головки с углом уклона K = 75 следует применять для зачистной и получерновой
r
обработки.
- Фрезы R626.62.... - под пластины SPKN1203.
c). Головки с углом уклона Kr= 450 следует применять при малостабильной системе СДПИ ( Станок -
- Держатель - Предмет - Инструмент ) для зачистной и получистовой обработки.
- Фрезы R646...-... ( каталог PAFANA ) - под пластины SOKU 1505 AZER, SE..1204....

При фрезеровании плоскостей - выемок следует подобрать диаметр фрезы таким образом, чтобы он был
на 20 ÷ 50% больше ширины обрабатываемого элемента.
2. Выбор соответствующего стружколома и сорта многогранной пластины.

a). Выбор соответствующего стружколома следует осуществлять в согласно рекомендациям - см. каталог
многогранных пластин PAFANA - стр. 319. Указанная таблица позволяет осуществить правильный выбор
стружколома для определенной группы материалов, и соответствующей геометрии угла пластины.

b). Выбор соответствующего типа многогранной пластины осуществляется в соответствии с принципом
Классификации типов в соответствии с нормой ISO - см. каталог многогранных пластин PAFANA - стр. 320
и с их предназначенностью для соответствующей группы материалов.
Описание основных типов многогранных пластин, рекомендуемых скоростей резания и групп материалов
- см. каталог многогранных пластин PAFANA стр. 321-329.

3. Выбор параметров резания.

Выбор параметров фрезерования следует осуществлять следующим образом:

a). Выбор глубины резания.

Диаметр фрезы должен быть на 20% - 50% больше ширины резания.

Płytka
a p(max)
Insert [mm]
Пластина
HPKT0604 3
SDKT09T3 4
SDMT1205 6
SOKU1505 6,5
SE..1204 7
AP..1003 8
a p(max) - макс. осевая глубина резания [мм]. AP..1604 16
®
342
