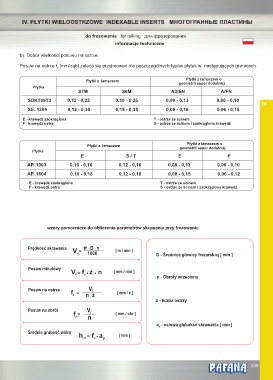

IV. PŁYTKI WIELOOSTRZOWE INDEXABLE INSERTS МНОГОГРАННЫЕ ПЛАСТИНЫ

do frezowania for milling для фрезерования
informacje techniczne

b). Dobór wielkości posuwu na ostrze.

Posuw na ostrze f [mm/ząb] zaleca się przyjmować dla poszczególnych typów płytek w następujących granicach:
z

Płytki z łamaczem o
Płytki z łamaczem
geometrii super dodatniej
Płytka
S7M S6M A3/EN A/FN
SDKT09T3 0,12 - 0,22 0,10 - 0,25 0,09 - 0,13 0,06 - 0,10
IV.
SE..1204 0,12 - 0,35 0,15 - 0,35 0,09 - 0,18 0,06 - 0,15
E - krawędź zaokrąglona T - ostrze ze ścinem
F - krawędź ostra S - ostrze ze ścinem i zaokrąglona krawędź

Płytki z łamaczem o
Płytki z łamaczem
geometrii super dodatniej
Płytka
E S / T E F
AP..1003 0,10 - 0,16 0,12 - 0,16 0,08 - 0,13 0,06 - 0,10

AP..1604 0,10 - 0,18 0,12 - 0,18 0,08 - 0,15 0,06 - 0,12
E - krawędź zaokrąglona T - ostrze ze ścinem
F - krawędź ostra S - ostrze ze ścinem i zaokrąglona krawędź

wzory pomocnicze do obliczenia parametrów skrawania przy frezowaniu

Prędkość skrawania π · D · n
V c = 1000 [ m / min ] D - Średnica głowicy frezarskiej [ mm ]

Posuw minutowy
V = f · z n · [ mm / min ]
f z
n - Obroty wrzeciona

Posuw na ostrze V f
f = n · z [ mm / z ]
z
z - liczba ostrzy
Posuw na obrót V
f = f [ mm / obr ]
n n
a - osiowa głębokść skrawania [ mm ]
p
Średnia grubość wióra
h = f ·a p [ mm ]
m
z

®
