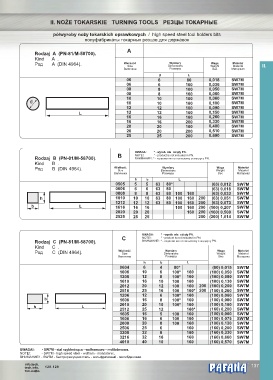

II. NOŻE TOKARSKIE TURNING TOOLS РЕЗЦЫ ТОКАРНЫЕ

półwyroby noży tokarskich oprawkowych / high speed steel tool holders bits
полуфабрикаты токарных резцов для державок

A
Rodzaj A (PN-81/M-58700).
Kind A .
Wymiary
Род A (DIN 4964). Wielkość Dimensions Weight Materiał II.
Waga
Size
Material
Величина Размеры Вес Материал
d L
06 6 80 0,018 SW7M
06 6 160 0,036 SW7M
08 8 100 0,050 SW7M
08 8 160 0,080 SW7M
10 10 100 0,060 SW7M
d 10 10 160 0,100 SW7M
12 12 100 0,090 SW7M
12 12 160 0,150 SW7M
16 16 160 0,260 SW7M
16 16 200 0,330 SW7M
20 20 160 0,400 SW7M
20 20 200 0,510 SW7M
25 25 200 0.690 SW7M

UWAGA: * - wyrób nie obięty PN.
B NOTE!: * - product is not included in PN.
Rodzaj B (PN-81/M-58700). ВНИМАНИЕ! : * - изделие не по польскому стандарту PN.
Kind B .
Wymiary
Waga
Род B (DIN 4964). Wielkość Dimensions Weight Materiał
Size
Material
Величина Размеры Вес Материал
h b L
0505 5 5 63 80* (63) 0,012 SW7M
0606 6 6 63 80 (63) 0,018 SW7M
0808 8 8 63 80 100 160 (63) 0,033 SW7M
1010 10 10 63 80 100 160 200 (63) 0,051 SW7M
1212 12 12 63 80 100 160 200 (63) 0,073 SW7M
1616 16 16 100 160 200 (100) 0,207 SW7M
2020 20 20 160 200 (160) 0,500 SW7M
2525 25 25 200 (200) 1,014 SW7M

UWAGA: * - wyrób nie obięty PN.
C NOTE!: * - product is not included in PN.
Rodzaj C (PN-81/M-58700). ВНИМАНИЕ! : * - изделие не по польскому стандарту PN.
Kind C .
Wymiary
Waga
Род C (DIN 4964). Wielkość Dimensions Weight Materiał
Size
Material
Величина Размеры Вес Материал
h b L
0604 6 4 80* (80) 0,015 SW7M
1006 10 6 100* 160 (100) 0,050 SW7M
1208 12 8 100* 160 (100) 0,080 SW7M
1610 16 10 100 160 (100) 0,130 SW7M
2012 20 12 100 160 200 (100) 0,200 SW7M
2516 25 16 100 160* 200 (100) 0,260 SW7M
1206 12 6 100* 160 (100) 0,060 SW7M
1608 16 8 100* 160 (100) 0,080 SW7M
2010 20 10 100* 160 (100) 0,160 SW7M
2512 25 12 160* (160) 0,200 SW7M
1605 16 5 100 160 (100) 0,060 SW7M
1606 16 6 100 160 (100) 0,075 SW7M
(100) 0,130
2008 20 8 100 160 (63) 0.690 SW7M
SW7M
2506 25 6 160 (160) 0,200 SW7M
3208 32 8 160 (160) 0,330 SW7M
3216 32 16 160 (160) 0,660 SW7M
4010 40 10 160 (160) 0,570 SW7M
UWAGA!: - SW7M - stal szybkotnąca - wolframowo - molibdenowa.
NOTE!: - SW7M - high speed steel - wolfram - molybdenic.
ВНИМАНИЕ!: - SW7M - быстрорежущая сталь - вольфрамовый - молибденовая .
info.tech. ® 137
tech.info. 128-129
