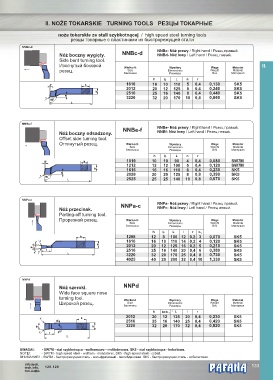

Page 135 - Pafana

II. NOŻE TOKARSKIE TURNING TOOLS РЕЗЦЫ ТОКАРНЫЕ

noże tokarskie ze stali szybkotnącej / high speed steel turning tools
резцы токарные с пластинами из быстрорежущей стали
NNBc-d
NNBc-d NNBc- N óż prawy / Right hand / Резец правый.
Nóż boczny wygięty. NNBd- Nóż lewy / Left hand / Резец левый.
Side bent turning tool.
Изогнутый боковой Wielkość Wymiary Waga Materiał II.
резец. Size Dimensions Weight Material
Величина Размеры Вес Материал

1610 16 10 110 5 0,4 0,130 SK5
2012 20 12 125 6 0,4 0,240 SK5
2516 25 16 140 8 0,4 0,440 SK5
3220 32 20 170 10 0,8 0,860 SK5

NNBe-f
NNBe-f NNBe- N óż prawy / Right hand / Резец правый.
Nóż boczny odsadzony. NNBf- Nóż lewy / Left hand / Резец левый.
Offset side turning tool.
Оттянутый резец. Wielkość Wymiary Waga Materiał
Size Dimensions Weight Material
Величина Размеры Вес Материал
1010 10 10 90 4 0,4 0,080 SW7M
1212 12 12 100 5 0,4 0,120 SW7M
1616 16 16 110 6 0,4 0,230 SK5
2020 20 20 125 8 0,8 0,390 SK5
0
2525 25 25 140 10 0,8 0,670 SK5

NNPa-c
NNPa- Nóż prawy / Right hand / Резец правый.
NNPa-c
Nóż przecinak. NNPc- Nóż lewy / Left hand / Резец левый.
Parting-off turning tool.
Прорезной резец. Wielkość Wymiary Waga Materiał
Size Dimensions Weight Material
Величина Размеры Вес Материал
b 1
1208 12 8 100 12 0,2 3 0,070 SK5
1610 16 10 110 14 0,2 4 0,120 SK5
2012 20 12 125 16 0,2 5 0,210 SK5
2516 25 16 140 20 0,4 6 0,380 SK5
3220 32 20 170 25 0,4 8 0,730 SK5
4025 40 25 200 32 0,4 10 1,330 SK5

NNPd
Nóż szeroki. NNPd
Wide face square nose
turning tool. Wielkość Wymiary Waga Materiał
Широкой резец. Size Dimensions Weight Material
Величина Размеры Вес Материал
1
2012 20 12 125 20 0,4 0,230 SK5
2516 25 16 140 25 0,4 0,420 SK5
3220 32 20 170 32 0,4 0,820 SK5

UWAGA!: - SW7M - stal szybkotnąca - wolframowo - molibdenowa. SK5 - stal szybkotnąca - kobaltowa.
NOTE!: - SW7M - high speed steel - wolfram - molybdenic. SK5 - high speed steel - cobalt.
ВНИМАНИЕ!: - SW7M - быстрорежущая сталь - вольфрамовый - молибденовая . SK5 - быстрорежущая сталь - кобальтовая .
info.tech. ® 133
tech.info. 128-129
тех.инфо.
