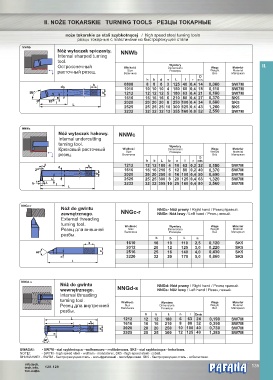

II. NOŻE TOKARSKIE TURNING TOOLS РЕЗЦЫ ТОКАРНЫЕ

noże tokarskie ze stali szybkotnącej / high speed steel turning tools
резцы токарные с пластинами из быстрорежущей стали
NNWb
Nóż wytaczak spiczasty. NNWb
Internal sharped turning
tool.
Wymiary
Остроконечный Wielkość Dimensions Waga Materiał II.
Material
Size
расточный резец. Величина Размеры Weight Материал
Вес
D
h b d n L l r min.
8
0808 8 8 3 125 40 0,4 14 0,060 SW7M
1010 10 10 10 4 150 60 0,4 18 0,110 SW7M
1212 12 12 12 5 180 63 0,4 21 0,180 SW7M
1616 16 16 16 6 210 80 0,4 27 0,370 SK5
2020 20 20 20 8 250 100 0,4 34 0,680 SK5
2525 25 25 25 10 300 125 0,4 43 1,260 SK5
3232 32 32 32 12 355 160 0,8 52 2,550 SW7M
NNWc
Nóż wytaczak hakowy. NNWc
Internal undercutting
turning tool. Wymiary
Крюковый расточный Wielkość Dimensions Waga Materiał
Size Размеры Weight Material
резец. Величина Вес Материал
D
h b L b1 n l r min.
1212 12 12 180 4 10 63 0,2 32 0,180 SW7M
1616 16 16 210 5 12 80 0,2 40 0,370 SW7M
2020 20 20 250 6 16 100 0,4 50 0,690 SW7M
2525 25 25 300 8 20 125 0,4 63 1,320 SW7M
3232 32 32 355 10 25 160 0,4 80 2,560 SW7M

NNGc-r
Nóż do gwintu NNGc- Nóż prawy / Right hand / Резец правый.
zewnętrznego. NNGc-r NNGr- Nóż lewy / Left hand / Резец левый.
External threading
turning tool.
Wielkość Wymiary Waga Materiał
Резец дла внешней Size Dimensions Weight Material
Величина Размеры Вес Материал
резбы.
n
1610 16 10 110 2,5 0,120 SK5
2012 20 12 125 3,0 0,220 SK5
2516 25 16 140 4,0 0,430 SK5
3220 32 20 170 5,0 0,860 SK5

NNGd-s
Nóż do gwintu NNGd- Nóż prawy / Right hand / Резец правый.
wewnętrznego. NNGd-s NNGs- Nóż lewy / Left hand / Резец левый.
Internal threading
turning tool.
Wielkość Wymiary Waga Materiał
Резец дла внутренней Size Dimensions Weight Material
Величина Размеры Вес Материал
резбы.
n l Dmin.
1212 12 12 180 6 63 24 0,190 SW7M
1616 16 16 210 8 80 32 0,390 SW7M
2020 20 20 250 10 100 40 0,730 SW7M
2525 25 25 300 12 125 49 1,385 SW7M

UWAGA!: - SW7M - stal szybkotnąca - wolframowo - molibdenowa. SK5 - stal szybkotnąca - kobaltowa.
NOTE!: - SW7M - high speed steel - wolfram - molybdenic. SK5 - high speed steel - cobalt.
ВНИМАНИЕ!: - SW7M - быстрорежущая сталь - вольфрамовый - молибденовая . SK5 - быстрорежущая сталь - кобальтовая .
info.tech. ® 135
tech.info. 128-129
