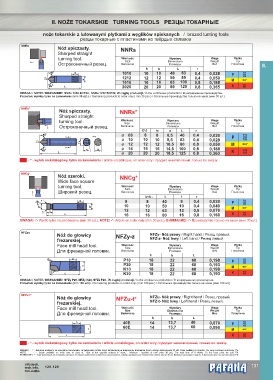

II. NOŻE TOKARSKIE TURNING TOOLS РЕЗЦЫ ТОКАРНЫЕ

noże tokarskie z lutowanymi płytkami z węglików spiekanych / brazed turning tools
резцы токарные с пластинами из твёрдых сплавов
NNRs
Nóż spiczasty. NNRs
Sharped straight
turning tool. Wielkość Wymiary Waga Płytka
Size Dimensions Weight Tip
Остроконечный резец. Величина Размеры Вес Пластина II.
r
1010 10 10 40 63 0,4 0,028 P P10
P20
1212 12 12 50 80 0,4 0,050 M P30
1616 16 16 63 100 0,8 0,188 M20*
2020 20 20 80 125 0,8 0,365 K K10
K20
UWAGA! / NOTE! / ВНИМАНИЕ!: NNRs 1010 40 P20 , NNRs 1212 50 P20. W ciągłej produkcji / In the continuous production / В непрерывном производстве.
Pozostałe wyroby tylko na zamówienie (min 30 szt.). / Remaining products to order only ( min 30 pcs.) / Остальные производства только на заказ (мин 30 шт.).
NNRs*
Nóż spiczasty. NNRs*
Sharped straight
Waga
turning tool. Wielkość Dimensions Weight Płytka
Wymiary
Tip
Size
Остроконечный резец. Величина Размеры Вес Пластина
Ø d h1 a L r
Ø 08 8 8 6,5 40 0,4 0,020 P10
A A-A P P20
Ø 10 10 10 8,5 63 0,4 0,028 P30
Ć d Ø 12 12 12 10,5 80 0,8 0,050 M M20*
A
h1 a Ø 16 16 16 14,5 100 0,8 0,188 K K10
Ø 20 20 20 18,5 125 0,8 0,360 K20
- - wyrób niekatalogowy, tylko na zamówienie / article uncatalogue, on order only / продукт некаталожный, только по заказу. *
NNCg*
Nóż szeroki. NNCg*
Wide face square
turning tool. Wielkość Wymiary Waga Płytka
Size Dimensions Weight Tip
Широкий резец. Величина Размеры Вес Пластина
b=b 1 L l r
P10
2 8 8 40 8 0,4 0,020 P P30
P20
10 10 50 10 0,4 0,040 M M20*
12 12 63 12 0,8 0,070
16 16 80 16 0,8 0,160 K K10
K20
UWAGA! -*- Wyrób tylko na zamówienie (min 30 szt.). NOTE! -*- Article on order only (min 30 pcs.). ВНИМАНИЕ! -*- Производство только на заказ (мин 30 шт.).
NFZyz
Nóż do głowicy NFZy-z NFZy- N óż prawy / Right hand / Резец правый.
frezarskiej. NFZ-z- Nóż lewy / Left hand / Резец левый.
Face mill head tool. Wielkość Wymiary Waga Płytka
Size Dimensions Weight Tip
Для фрезерной головки. Величина Размеры Вес Пластина
h b L
P10 18 22 68 0,198 P P10
P20
P20 18 22 68 0,193 M P30
M20*
K10 18 22 68 0,198
K20 18 22 68 0,193 K K10
K20
UWAGA! / NOTE! / ВНИМАНИЕ!: NFZy P20, NFZy K20, NFZz P20 . W ciągłej produkcji / In the continuous production / В непрерывном производстве.
Pozostałe wyroby tylko na zamówienie (min 100 szt.). / Remaining products on order only ( min 100 pcs.) / Остальные производства только на заказ (мин 100 шт.).
NFZu-t*
Nóż do głowicy NFZu-t* NFZu- N óż prawy / Right hand / Резец правый.
frezarskiej. NFZ-t- Nóż lewy / Left hand / Резец левый.
Face mill head tool. Wielkość Wymiary Waga Płytka
Size Dimensions Weight Tip
Для фрезерной головки. Величина Размеры Вес Пластина
h b L
40E 14 13,7 40 0,070 P P10
P20
60E 14 13,7 60 0,090 P30
M M20*
K K10
K20
- - wyrób niekatalogowy, tylko na zamówienie / article uncatalogue, on order only / продукт некаталожный, только по заказу. *
UWAGA!: -* - Gatunek dostępny na specjalne zamówienie. W przypadku braku ilości zamówionej w magazynie, minimalna ilość nowego zamówienia 30 szt. Czas realizacji 6 tygodni. Do ceny bazowej doliczamy 7%.
NOTE!: -* - Grade available on order only. In case of lack of the quantity ordered in stock, minimum - quantity of new order 30 pcs. The lead time of 6 weeks. To the bace price we add 7%.
ВНИМАНИЕ!: -* - Сорт доступный на специальный заказ. В случае недостатке количества заказанного в складе, минимальное количество нового заказа 30 шт. Время реализации 6 недель. К базисная цене мы насчитываем 7%.
info.tech. ® 131
tech.info. 128-129
тех.инфо.
