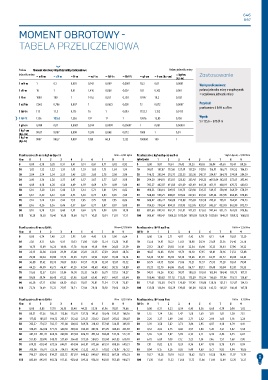

MOMENT OBROTOWY -
TABELA PRZELICZENIOWA
Podana Moment obrotowy-Współczynniki przeliczeniowe Podana jednostka miary
jednostka miary = kgf·m Zastosowanie
= mN·m = cN·m = N·m = ozf·in = lbf·in = lbf·ft = gf·cm = f·cm (kp·cm)
(kp·m)
1 mN·m 1 0,1 0,001 0,142 0,009 0,0007 10,2 0,01 0,0001 Wzór przeliczeniowy:
1 cN·m 10 1 0,01 1,416 0,088 0,007 102 0,102 0,001 podana jednostka miary x współczynnik
= oczekiwana jednostka miary
1 N·m 1000 100 1 141,6 8,851 0,738 10197 10,2 0,102
1 ozf·in 7,062 0,706 0,007 1 0,0625 0,005 72 0,072 0,0007 Przykład:
przeliczenie z 5 lbf·ft na cN·m
1 lbf·in 113 11,3 0,113 16 1 0,083 1152,1 1,152 0,0115
Wynik:
1 lbf·ft 1356 135,6 1,356 192 12 1 13826 13,83 0,138
5 x 135,6 = 678 cN·m
1 gf·cm 0,098 0,01 0,0001 0,014 0,0009 0,00007 1 0,001 0,00001
1 kgf·cm 98,07 9,807 0,098 13,89 0,868 0,072 1000 1 0,01
(kp·cm)
1 kgf·m 9807 980,7 9,807 1389 86,8 7,233 100000 100 1
(kp·m)
Przeliczenie z N·m na kgf·m (kp·m) 1N·m = 0,102 kgf·m Przeliczenie z kgf·m (kp·m) na N·m 1 kgf·m (kp·m) = 9,807 N·m
N·m 0 1 2 3 4 5 6 7 8 9 kgf·m(kp·m)0 1 2 3 4 5 6 7 8 9
0 0,00 0,10 0,20 0,31 0,41 0,51 0,61 0,71 0,82 0,92 0 0,00 9,81 19,61 29,42 39,23 49,03 58,84 68,65 78,45 88,26
10 1,02 1,12 1,22 1,33 1,43 1,53 1,63 1,73 1,84 1,94 10 98,07 107,87 117,68 127,49 137,29 147,10 156,91 166,71 176,52 186,33
20 2,04 2,14 2,24 2,35 2,45 2,55 2,65 2,75 2,86 2,96 20 196,13 205,94 215,75 225,55 235,36 245,17 254,97 264,78 274,59 284,39
30 3,06 3,16 3,26 3,37 3,47 3,57 3,67 3,77 3,87 3,98 30 294,20 304,01 313,81 323,62 333,43 343,23 w353,04 362,85 372,65 382,46
40 4,08 4,18 4,28 4,38 4,49 4,59 4,69 4,79 4,89 5,00 40 392,27 402,07 411,88 421,69 431,49 441,30 451,11 460,91 470,72 480,53
50 5,10 5,20 5,30 5,40 5,51 5,61 5,71 5,81 5,91 6,02 50 490,33 500,14 509,95 519,75 529,56 539,37 549,17 558,98 568,79 578,59
60 6,12 6,22 6,32 6,42 6,53 6,63 6,73 6,83 6,93 7,04 60 588,40 598,21 608,01 617,82 627,63 637,43 647,24 657,05 666,85 676,66
70 7,14 7,24 7,34 7,44 7,55 7,65 7,75 7,85 7,95 8,06 70 686,47 696,27 706,08 715,89 725,69 735,50 745,31 755,11 764,92 774,73
80 8,16 8,26 8,36 8,46 8,57 8,67 8,77 8,87 8,97 9,08 80 784,53 794,34 804,15 813,95 823,76 833,57 843,37 853,18 862,99 872,79
90 9,18 9,28 9,38 9,48 9,59 9,69 9,79 9,89 9,99 10,10 90 882,60 892,41 902,21 912,02 921,83 931,63 941,44 951,25 961,05 970,86
100 10,20 10,30 10,40 10,50 10,60 10,71 10,81 10,91 11,01 11,11 100 980,67 990,47 1000,28 1010,08 1019,89 1029,70 1039,50 1049,31 1059,12 1068,92
Przeliczenie z N·m na Ibf·ft 1N·m=0,7376 lbf·ft Przeliczenie z Ibf·ft na N·m 1 lbf·ft = 1,356 N·m
N·m 0 1 2 3 4 5 6 7 8 9 Ibf·ft 0 1 2 3 4 5 6 7 8 9
0 0,00 0,74 1,48 2,21 2,95 3,69 4,43 5,16 5,90 6,64 0 0,00 1,36 2,71 4,07 5,42 6,78 8,13 9,49 10,85 12,20
10 7,38 8,11 8,85 9,59 10,33 11,06 11,80 12,54 13,28 14,01 10 13,56 14,91 16,27 17,63 18,98 20,34 21,69 23,05 24,40 25,76
20 14,75 15,49 16,23 16,96 17,70 18,44 19,18 19,91 20,65 21,39 20 27,12 28,47 29,83 31,18 32,54 33,90 35,25 36,61 37,96 39,32
30 22,13 22,86 23,60 24,34 25,08 25,81 26,55 27,29 28,03 28,76 30 40,67 42,03 43,39 44,74 46,10 47,45 48,81 50,16 51,52 52,88
40 29,50 30,24 30,98 31,72 32,45 33,19 33,93 34,67 35,40 36,14 40 54,23 55,59 56,94 58,30 59,66 61,01 62,37 63,72 65,08 66,43
50 36,88 37,62 38,35 39,09 39,83 40,57 41,30 42,04 42,87 43,52 50 67,79 69,15 70,50 71,86 73,21 74,57 75,93 77,28 78,64 79,99
60 44,25 44,99 45,73 46,47 47,20 47,94 48,68 49,42 50,15 50,89 60 81,35 82,70 84,06 85,42 86,77 88,13 89,48 90,84 92,20 93,55
70 51,63 52,37 53,10 53,84 54,58 55,32 56,05 56,79 57,53 58,27 70 94,91 96,26 97,62 98,97 100,33 101,69 103,04 104,40 105,75 107,11
80 59,00 59,74 60,48 61,22 61,96 62,69 63,43 64,17 64,91 65,64 80 108,46 109,82 111.18 112,53 113,89 115,24 116,60 117,96 119,31 120,67
90 66,38 67,12 67,86 68,59 69,33 70,07 70,81 71,54 72,28 73,02 90 122,02 123,38 124,73 126,09 127,45 128,80 130,16 131,51 132,87 134,23
100 73,76 74,49 75,23 75,97 76,71 77,44 78,18 78,92 79,66 80,39 100 135,58 136,94 138,29 139,65 141,00 142,36 143,72 145,07 146,43 147,78
Przeliczenie z N·m na Ibf·in 1 N·m = 8,851 lbf·in Przeliczenie z Ibf·in na N·m 1 lbf·in = 0,113 N·m
N·m 0 1 2 3 4 5 6 7 8 9 Ibf·in 0 1 2 3 4 5 6 7 8 9
0 0,00 8,85 17,70 26,55 35,40 44,25 53,10 61,96 70,81 79,66 0 0,00 0,11 0,23 0,34 0,45 0,56 0,68 0,79 0,90 1,02
10 88,51 97,36 106,21 115,06 123,91 132,76 141,61 150,46 159,31 168,16 10 1,13 1,24 1,36 1,47 1,58 1,69 1,81 1,92 2,03 2,15
20 177,02 185,87 194,72 203,57 212,42 221,27 230,12 238,97 247,82 256,67 20 2,26 2,37 2,49 2,60 2,71 2,82 2,94 3,05 3,16 3,28
30 265,52 274,37 283,22 292,08 300,93 309,78 318,63 327,48 336,33 345,18 30 3,39 3,50 3,62 3,73 3,84 3,95 4,07 4,18 4,29 4,41
40 354,03 362,88 371,73 380,58 389,43 398,28 407,14 415,99 424,84 433,69 40 4,52 4,63 4,75 4,86 4,97 5,08 5,20 5,31 5,42 5,54
50 442,54 451,39 460,24 469,09 477,94 486,79 495,64 504,49 513,34 522,20 50 5,65 5,76 5,87 5,99 6,10 6,21 6,33 6,44 6,55 6,67
60 531,05 539,90 548,75 557,60 566.45 575,30 584,15 593,00 601,85 610,70 60 6,78 6,89 7,00 7,12 7,23 7,34 7,46 7,57 7,68 7,80
70 619,55 628,40 637,26 646,11 654,96 663,81 672,66 681,51 690,36 699,21 70 7,91 8,02 8,13 8,25 8,36 8,47 8,59 8,70 8,81 8,93
80 708,06 716,91 725,76 734,61 743,46 752,32 761,17 770,02 778,87 787,72 80 9,04 9,15 9,26 9,38 9,49 9,60 9,72 9,83 9,94 10,06
90 796,57 805,42 814,27 823,12 831,97 840,82 849,67 858,52 867,38 876,23 90 10,17 10,28 10,39 10,51 10,62 10,73 10,58 10,96 11,07 11,19
100 885,08 893,93 902,78 911,63 920,48 929,33 938,18 947,03 955,88 964,73 100 11,30 11,41 11,52 11,64 11,75 11,86 11,98 12,09 12,20 12,31
