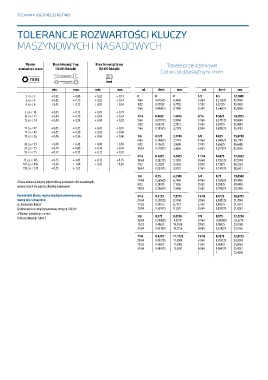

Page 646 - 3001334 Katalog GEDORE 2016 GPL

TECHNIKA I BEZPIECZEŃSTWO

TOLERANCJE ROZWARTOŚCI KLUCZY

MASZYNOWYCH I NASADOWYCH

Wymiar Klasa tolerancji 1 wg Klasa tolerancji 2a wg Tabele przeliczeniowe
nominalny/s w mm ISO 691 Odchyłki ISO 691 Odchyłki
Cal w cal dziesiętnym i mm
!

min. max. min. max. cal. dzieś. mm. cal. dzieś. mm.
2 ≤s < 3 + 0,02 + 0,08 + 0,02 + 0,12 0 0 0 1/2 0.5 12,7000
3 ≤s < 4 + 0,02 + 0,10 + 0,02 + 0,14 1/64 0.015625 0,3969 33/64 0.515625 13,0969
4 ≤s < 6 + 0,02 + 0,12 + 0,02 + 0,16 1/32 0.03125 0,7938 17/32 0.53125 13,4938
3/64 0.046875 1,1906 35/64 0.546875 13,8906
3 ≤s < 10 + 0,03 + 0,15 + 0,03 + 0,19
10 ≤s < 12 + 0,04 + 0,19 + 0,04 + 0,24 1/16 0.0625 1,5875 9/16 0.5625 14,2875
12 ≤s < 14 + 0,04 + 0,24 + 0,04 + 0,30 5/64 0.078125 1,9844 37/64 0.578125 14,6844
3/32 0.09375 2,3812 19/32 0.59375 15,0812
14 ≤s < 17 + 0,05 + 0,27 + 0,05 + 0,35 7/64 0.109375 2,7781 39/64 0.609375 15,4781
17 ≤s < 19 + 0,05 + 0,30 + 0,05 + 0,40
19 ≤s < 26 + 0,06 + 0,36 + 0,06 + 0,46 1/8 0.125 3,1750 5/8 0.625 15,8750
9/64 0.140625 3,5719 41/64 0.640625 16,2719
26 ≤s < 33 + 0,08 + 0,48 + 0,08 + 0,58 5/32 0.15625 3,9688 21/32 0.65625 16,6688
33 ≤s < 55 + 0,10 + 0,60 + 0,10 + 0,70 11/64 0.171875 4,3656 43/64 0.671875 17,0656
55 ≤s < 75 + 0,12 + 0,72 + 0,12 + 0,92
3/16 0.1875 4,7625 11/16 0.6875 17,4625
75 ≤s < 105 + 0,15 + 0,85 + 0,15 + 1,15 13/64 0.203125 5,1594 45/64 0.703125 17,8594
105 ≤s < 150 + 0,20 + 1,00 + 0,20 + 1,40 7/32 0.21875 5,5562 23/32 0.71875 18,2562
150 ≤s < 210 + 0,25 + 1,22 - - 15/64 0.234375 5,9531 47/64 0.734375 18,6531
1/4 0.25 6,3500 3/4 0,75 19,0500
2 klasa tolerancji dotyczy jedynie kluczy oczkowych albo nasadowych, 17/64 0.265625 6,7469 49/64 0,765625 19,4469
a
0,78125
9/32
19,8438
0.28125
7,1438
25/32
wykańczanych nie poprzez obróbkę skrawaniem.
19/62 0.296875 7,5406 51/62 0,796875 20,2406
Rozwartości kluczy, wg tej międzynarodowej normy, 5/16 0.3125 7,9375 13/16 0,8125 20,6375
muszą mieć oznaczone: 21/64 0.328125 8,3344 53/64 0,828125 21,0344
a) „Rozwartość klucza” 11/32 0.34375 8,7312 27/32 0,84375 21,4312
b) Odniesienie do międzynarodowej normy, tj. ISO 691 23/64 0.359375 9,1281 55/64 0,859375 21,8281
c) Wymiar nominalny s, w mm
d) Klasę tolerancji 1 albo 2 3/8 0.375 9,5250 7/8 0,875 22,2250
25/64 0.390625 9,9219 57/64 0,890625 22,6219
13/32 0.40625 10,3188 29/32 0,90625 23,0188
27/64 0.421875 10,7156 59/64 0,921875 23,4156
7/16 0.4375 11,1125 15/16 0,9375 23,8125
29/64 0.453125 11,5094 61/64 0,953125 24,2094
15/32 0.46875 11,9062 31/32 0,96875 24,6062
31/64 0.484375 12,3031 63/64 0,984375 25,0031
1 1 25,4000
