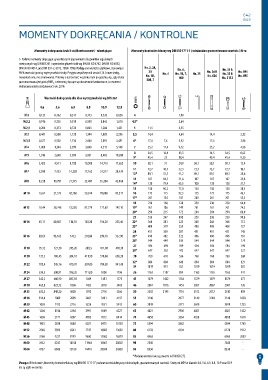

MOMENTY DOKRĘCANIA / KONTROLNE
Momenty dokręcania śrub N·m (Newton metr) - niewiążące Momenty kontrolne kluczy wg DIN ISO 1711-1 ( minimalne gwarantowane wartości) N·m
› Podane momenty skręcające są wartościami poprawnymi dla gwintów regularnych
metrycznych wg DIN ISO 261 i wymiarów główek śrub wg DIN EN ISO 4762, DIN EN ISO 4032,
DIN EN ISO 4014, oraz DIN 931-2, 6912, 7984 i 7990. Podają one wartości użytkowe, stanowiące No. 2, 2A, No. 6, No. 35 A
90 % wartości granicy wytrzymałości śruby. Przyjęto współczynnik tarcia 0,14 ( nowe śruby, 2B No. 4 No. 1B, 7, No. 25 No. 26 R No. 35 B No. 894
nieuszkodzone, nie smarowane). Prosimy o ostrożność: w granicznym przypadku, np., gdy śruba No. 1B, 400 No. 626 No. 3112 No. 895
przesmarowana jest pastą MOS a elementy łączące są obustronnie kadmowane, to moment 308, 7
2,
dokręcania należy zredukować o ok. 20 %
Wartości dokręcania dla klas wytrzymałości wg DIN 267
4.6 5.6 6.9 8.8 10.9 12.9
M 2 0,123 0,162 0,314 0,373 0,520 0,628 4 1,90
M 2,2 0,196 0,265 0,510 0,598 0,843 1,010 4,5* 2,64
M 2,5 0,284 0,373 0,726 0,863 1,206 1,451 5 11,5 3,55
M 3 0,441 0,588 1,128 1,344 1,883 2,256 5,5 14,4 4,64 < 14,4 2,32
M 3,5 0,677 0,902 1,736 2,060 2,893 3,481 6* 17,6 7,4 5,92 17,6 2,96
M 4 1,000 1,344 2,599 3,040 4,315 5,148 7 25,2 11,4 9,12 25,2 4,56
8 34,5 16,6 13,3 34,5 34,5 6,65
M 5 1,916 2,648 5,099 6,031 8,483 10,200
9* 45,4 23 18,4 45,4 45,4 9,20
M 6 3,432 4,511 8,728 10,300 14,710 17,652 10 58,1 31 24,8 58,1 58,1 58,1 12,4
11 72,7 40,4 32,3 72,7 72,7 72,7 16,1
M 7 5,590 7,453 14,220 17,162 24,517 28,439
12* 89,1 51,5 41,2 89,1 89,1 89,1 20,6
13 107 64,5 51,6 107 107 107 25,8
M 8 8,238 10,787 21,575 25,497 35,304 42,168
14* 128 79,4 63,5 128 128 128 31,7
15 150 96,2 77,0 150 150 150 38,5
M 10 16,67 21,575 42,168 50,014 70,608 85,317 16 175 115 92,3 175 175 175 46,1
17* 201 134 107 201 201 201 53,5
18 230 160 128 230 230 230 64,0
M 12 28,44 38,246 73,550 87,279 122,60 147,10 19* 261 186 149 261 261 261 74,5
20* 294 215 172 294 294 294 86,0
21 330 247 198 330 330 330 99,0
M 14 45,11 60,801 116,70 138,30 194,20 235,40 22* 368 281 225 368 368 368 112
23* 408 319 255 408 408 408 127
24 451 359 287 451 451 451 143
M 16 69,63 93,163 178,5 210,80 299,10 357,90 25* 496 402 322 496 496 496 161
26* 544 449 359 544 544 544 179
27 594 499 399 594 594 594 199
M 18 95,12 127,50 245,20 289,3 411,90 490,30
28* 647 552 442 647 647 647 221
M 20 135,3 180,45 384,10 411,90 578,60 696,30 30 760 670 536 760 760 760 268
32* 884 804 643 884 884 884 321
M 22 182,4 245,16 470,70 559,00 784,50 941,40
34 1019 951 761 1019 1019 1019 381
M 24 230,5 308,91 598,20 711,00 1000 1196 36 1165 1117 894 1165 1165 1165 447
M 27 343,2 460,90 887,50 1049 1481 1775 41 1579 1442 1154 1579 1579 1579 577
M 30 465,8 622,72 1206 1422 2010 2403 46 2067 1816 1453 2067 2067 2067 726
M 33 632,5 848,30 1628 1932 2716 3266 50 2512 2145 1716 2512 2512 2512 858
M 36 814,0 1089 2099 2481 3491 4197 55 3140 2077 3140 3140 3140 1038
M 39 1059 1412 2716 3226 4531 5443 60 3849 2471 3849 3849 1235
M 42 1304 1746 3364 3991 5609 6727 65 4021 2900 4021 4021 1422
M 45 1638 2177 4207 4992 7012 8414 70 4658 3364 4658 4658 1618
M 48 1981 2638 5080 6021 8473 10150 75 5394 3862 5394 1765
M 52 2540 3393 6541 7747 10885 13092 80 6178 4394 6178 1912
M 56 3168 4227 8149 9650 13582 16279 85 6963 6963 2059
M 60 3932 5247 10101 11964 16867 20202 90 7845 7845 -
M 64 4737 6306 12160 14416 20300 24320 95 8336 8336 -
* Podane wartości nie są zawarte w DIN ISO 272
Uwaga: W kolumnie „Momenty kontrolne kluczy wg DIN ISO 1711-1 ” podane wartości dotyczą minimalnych, gwarantowanych wartości. Śruby od M39 w klasach 4.6, 5.6, 6.9, 8.8, 10.9 oraz 12.9
nie są ujęte w normie
