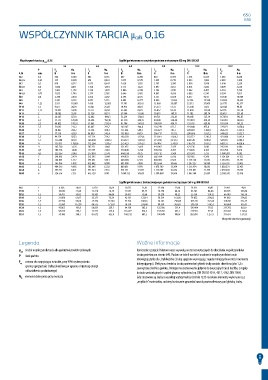

WSPÓŁCZYNNIK TARCIA µ 0,16
całk

Współczynnik tarcia µ .0,16 Szpilki gwintowane ze zwykłym gwintem metrycznym ISO wg DIN ISO 261
całk
4.6 5.6 6.8 8.8 10.9 12.9
P F sp M A F sp M A F sp M A F sp M A F sp M A F sp M A
0,16 mm N N·m N N·m N N·m N N·m N N·m N N·m
M 2 0,4 324 0,140 405 0,175 647 0,280 863 0,373 1.214 0,525 1.456 0,630
M 2,5 0,45 539 0,289 674 0,361 1.079 0,578 1.439 0,770 2.023 1,083 2.428 1,300
M 3 0,5 810 0,517 1.013 0,647 1.620 1,035 2.161 1,380 3.038 1,940 3.646 2,328
M 3,5 0,6 1.086 0,811 1.358 1,014 2.173 1,622 2.897 2,163 4.074 3,042 4.889 3,650
M 4 0,7 1.403 1,199 1.754 1,499 2.806 2,398 3.742 3,198 5.262 4,497 6.314 5,396
M 4,5 0,75 1.823 1,746 2.279 2,182 3.646 3,492 4.861 4,656 6.836 6,547 8.204 7,857
M 5 0,8 2.298 2,438 2.872 3,047 4.596 4,875 6.127 6,500 8.617 9,141 10.340 10,969
M 6 1 3.241 4,139 4.051 5,173 6.482 8,277 8.643 11,036 12.154 15,520 14.584 18,623
M 8 1,25 5.951 10,083 7.438 12,603 11.901 20,165 15.868 26,887 22.315 37,809 26.778 45,371
M 10 1,5 9.477 20,01 11.847 25,02 18.955 40,03 25.273 53,37 35.540 75,05 42.648 90,06
M 12 1,75 13.821 34,96 17.277 43,69 27.642 69,91 36.857 93,22 51.830 131,08 62.195 157,30
M 14 2 18.982 55,93 23.728 69,91 37.964 111,86 50.619 149,15 71.183 209,74 85.419 251,69
M 16 2 26.145 87,30 32.682 109,13 52.291 174,61 69.721 232,81 98.045 327,39 117.654 392,87
M 18 2,5 31.755 120,08 39.694 150,10 63.510 240,15 84.680 320,20 119.081 450,29 142.897 540,34
M 20 2,5 40.852 170,52 51.065 213,14 81.704 341,03 108.939 454,71 153.195 639,43 183.834 767,32
M 22 2,5 51.093 233,3 63.867 291,7 102.187 466,6 136.249 622,2 191.600 875,0 229.921 1.050,0
M 24 3 58.827 294,7 73.534 368,3 117.654 589,3 156.872 785,7 220.601 1.104,9 264.721 1.325,9
M 27 3 77.519 433,9 96.899 542,4 155.038 867,9 206.717 1.157,2 290.696 1.627,2 348.835 1.952,7
M 30 3,5 94.179 587,3 117.724 734,2 188.358 1.174,6 251.144 1.566,2 353.172 2.202,5 423.806 2.642,9
M 33 3,5 117.488 801,9 146.860 1.002,3 234.977 1.603,8 313.302 2.138,3 440.581 3.007,0 528.697 3.608,5
M 36 4 137.811 1.028,6 172.264 1.285,7 275.623 2.057,2 367.497 2.742,9 516.793 3.857,2 620.152 4.628,6
M 39 4 165.738 1.335 207.172 1.668 331.475 2.669 441.967 3.559 621.516 5.005 745.819 6.006
M 42 4,5 189.724 1.649 237.155 2.061 379.448 3.298 505.930 4.397 711.465 6.183 853.758 7.420
M 45 4,5 222.267 2.063 277.834 2.578 444.534 4.125 592.712 5.500 833.501 7.735 1.000.201 9.282
M 48 5 249.916 2.479 312.395 3.099 499.833 4.958 666.444 6.610 937.186 9.296 1.124.624 11.155
M 52 5 300.035 3.212 375.043 4.014 600.069 6.423 800.093 8.564 1.125.130 12.043 1.350.156 14.452
M 56 5,5 345.954 3.992 432.442 4.990 691.908 7.984 922.544 10.645 1.297.327 14.969 1.556.793 17.963
M 60 5,5 404.516 4.985 505.645 6.232 809.031 9.970 1.078.709 13.294 1.516.934 18.695 1.820.321 22.433
M 64 6 457.571 6.021 571.964 7.526 915.142 12.042 1.220.189 16.056 1.715.891 22.579 2.059.069 27.095
M 68 6 524.576 7.315 655.720 9.143 1.049.152 14.629 1.398.869 19.506 1.967.160 27.430 2.360.592 32.916
Szpilki gwintowane z drobnozwojowym gwintem metrycznym ISO w g. DIN ISO 261
M 8 1 6.536 10,91 8.170 13,64 13.073 21,83 17.430 29,10 24.511 40,92 29.413 49,11
M 10 1 10.976 22,64 13.720 28,29 21.952 45,27 29.270 60,36 41.161 84,88 49.393 101,86
M 12 1,5 14.707 36,83 18.383 46,04 29.413 73,66 39.218 98,22 55.150 138,12 66.180 165,74
M 14 1,5 21.080 61,07 26.351 76,34 42.161 122,14 56.214 162,86 79.052 229,02 94.862 274,82
M 16 1,5 28.598 94,08 35.748 117,60 57.196 188,16 76.262 250,88 107.243 352,80 128.692 423,35
M 18 1,5 37.260 137,20 46.575 171,50 74.519 274,40 99.359 365,87 139.724 514,51 167.669 617,41
M 20 1,5 47.065 191,8 58.831 239,7 94.130 383,6 125.506 511,4 176.494 719,2 211.792 863,0
M 22 1,5 58.014 259,2 72.517 324,0 116.027 518,4 154.703 691,2 217.551 971,9 261.062 1.166,3
M 24 1,5 70.106 340,7 87.632 425,9 140.212 681,5 186.949 908,6 262.897 1.277,7 315.477 1.533,3
Wszystkie dane bez gwarancji

Legenda Ważne informacje

µ średni współczynnik tarcia dla gwintów i powłok czołowych Koniecznie czytajcie Państwo nasze wywody, na temat wytycznych do określania współczynników
ges
P skok gwintu tarcia gwintów, na stronie 640. Podane w tabeli wartości w zakresie współczynników tarcia
obowiązują tylko dla ,śrub bez łba ( śruby sprężone wymagają z reguły mniejszych wartości momentu
F osiowa siła naprężająca w śrubie, przy 90% wykorzystaniu
sp dokręcającego). Efektywna średnica tarcia powierzchni główki śruby została określona jako 1,3 x
granicy sprężystości śruby (określonej w oparciu o hipotezę energii zewnętrzna średnica gwintu. Dlatego ma zastosowanie jedynie do zwyczajnych śrub bez łba, z reguły
odkształcenia postaciowego)
do śrub sześciokątnych i szpilek głowicy cylindrów (np. DIN EN ISO 4014, 4017, 4762, DIN 7984).
M moment dokręcenia przy montażu Gdy stosowane są śruby o wysokiej wytrzymałości (8.8 do 12.9) i ściskane elementy wykonane są z
A
„miękkich” materiałów, radzimy koniecznie sprawdzić nacisk powierzchniowy pod główką śruby.
