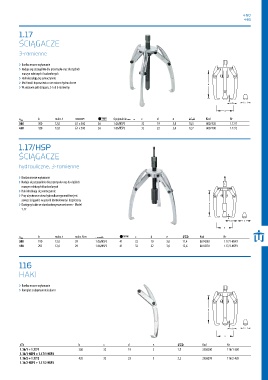

Page 461 - 3001334 Katalog GEDORE 2016 GPL

460
461

1.17

ŚCIĄGACZE

3-ramienne

› Bardzo mocne wykonanie
› Nadaje się szczególnie dla przemysłu oraz do ciężkich
maszyn rolniczych i budowlanych
› Haki dociskają się samoczynnie
› Możliwość doposażenia o wrzeciono hydrauliczne
› W zestawie jako ściągacz 2- lub 3-ramienny

b maks. t A $ Opcjonalnie d c d e 0 Kod Nr
a max
300 300 12,0 G 1 x 360 36 1.06/HSP3 32 19 3,0 10,5 8007320 1.17/1
450 420 12,0 G 1 x 500 36 1.06/HSP3 32 22 3,0 12,7 8007400 1.17/2

1.17/HSP
ŚCIĄGACZE

hydrauliczne, 3-ramienne

› Bardzo mocne wykonanie
› Nadaje się szczególnie dla przemysłu oraz do ciężkich
maszyn rolniczych i budowlanych
› Haki dociskają się samoczynnie
› Przy użyciu wrzeciona hydraulicznego możliwe jest
zawsze ściąganie w sposób kontrolowany i bezpieczny
› Dostępny także ze standardowym wrzecionem - Model
1.17

b maks. t maks. N·m d $ c d e 0 Kod Nr
a max
300 190 12,0 29 1.06/HSP3 41 32 19 3,0 11,4 8014290 1.17/1-HSP3
450 295 12,0 29 1.06/HSP3 41 32 22 3,0 12,6 8014370 1.17/2-HSP3

116

HAKI

› Bardzo mocne wykonanie
› Komplet z obejmami i śrubami

B b c d e 0 Kod Nr
1.16/1 + 1.17/1 300 32 19 3 1,8 2303280 116/1-300
1.16/1-HSP3 + 1.17/1-HSP3
1.16/2 + 1.17/2 420 32 22 3 2,2 2303299 116/2-420
1.16/2-HSP3 + 1.17/2-HSP3
