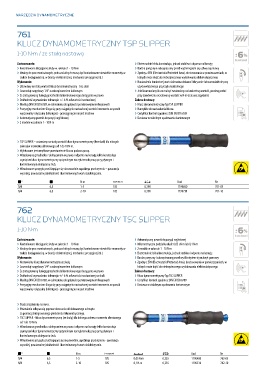

Page 306 - 3001334 Katalog GEDORE 2016 GPL

NARZĘDZIA DYNAMOMETRYCZNE 306

761

KLUCZ DYNAMOMETRYCZNY TSP SLIPPER

1-10 N·m / ze stałą nastawą

Zastosowanie: › Ekstremalnie lekka konstrukcja, jednak stabilna i odporna na korozję
› Kontrolowane dociąganie śruby w zakresie 1 - 10 N·m › Bardzo poręczny i zabezpieczony przed wyśliźnięciem się uchwyt gumowy
› Idealny do prac montażowych, podczas których muszą być kontrolowane niewielkie momenty w › Zgodny z EPA (Electrostatic Protected Area), do stosowania w pomieszczeniach, w
trakcie dociągania (np. w branży elektronicznej, mechanice precyzyjnej itd.) których może dojść do niebezpiecznego wyładowania elektrostatycznego
Wykonanie: › Nastawienia konkretnej wartości można dokonać fabrycznie lub samodzielnie przy
› Ustawiany na stałą wartość klucz dynamometryczny - bez skali użyciu właściwego przyrządu kontrolnego
› Czworokąt napędowy 1/4" z zabezpieczeniem kulkowym › Jeżeli zamawiany klucz ma być nastawiony na konkretną wartość, prosimy podać
› Ze zintegrowaną funkcją grzechotki do kontrolowanego dociągania w prawo przy zamówieniu oczekiwaną wartość w N·m (cena na zapytanie)
› Dokładność wyzwalania: tolerancja +/- 6 % od wartości nastawionej Zakres dostawy:
› Według DIN EN ISO 6789, w odniesieniu do spójności pomiarowej norm krajowych › Klucz dynamometryczny Typ TSP SLIPPER
› Precyzyjny mechanizm ślizga się przy osiągnięciu nastawionej wartości momentu w sposób › Narzędzie do nastawiania klucza
wyczuwalny i słyszalny (kliknięcie) - przeciągnięcie nie jest możliwe › Certyfikat kontroli zgodnie z DIN EN ISO 6789
› Automatyczny powrót do pozycji wyjściowej › Dostawa w stabilnym opakowaniu kartonowym
› 2 modele w zakresie 1 - 10 N·m

› TSP SLIPPER – ustawiany na stałą wartość klucz dynamometryczny (bez skali) dla niższych
zakresów momentu obrotowego od 1 do 10 N·m.
› Wykluczone jest omyłkowe przestawienie klucza podczas pracy.
› Wbudowana grzechotka z dokręcaniem w prawo i odporna na korozję lekka konstrukcja
czynią ten klucz dynamometryczny optymalnym narzędziem do pracy przy płynnym i
kontrolowanym dokręcaniu śrub.
› Wbudowane sprzęgło prześlizgujące się niezawodnie zapobiega przekręceniu – gwarancja
wysokiej, powtarzalnej dokładności i kontrolowanych wartości dokręcania.

a " a N·m y 0 Kod Nr
1/4 6,3 1-5 185 0,190 1196650 761-05
1/4 6,3 2-10 185 0,190 1196731 761-10

762

KLUCZ DYNAMOMETRYCZNY TSC SLIPPER

1-10 N·m

Zastosowanie: › Automatyczny powrót do pozycji wyjściowej
› Kontrolowane dociąganie śruby w zakresie 1 - 10 N·m › Mikrometryczna podziałka skali: 0,05 cN·m lub 0,1 N·m
› Idealny do prac montażowych, podczas których muszą być kontrolowane niewielkie momenty w › 2 modele w zakresie 1 - 10 N·m
trakcie dociągania (np. w branży elektronicznej, mechanice precyzyjnej itd.) › Ekstremalnie lekka konstrukcja, jednak stabilna i odporna na korozję
Wykonanie: › Bardzo poręczny i zabezpieczony przed wyśliźnięciem się uchwyt gumowy
› Nastawialny klucz dynamometryczny ze skalą › Zgodny z EPA (Electrostatic Protected Area), do stosowania w pomieszczeniach, w
› Czworokąt napędowy 1/4" z zabezpieczeniem kulkowym których może dojść do niebezpiecznego wyładowania elektrostatycznego
› Ze zintegrowaną funkcją grzechotki do kontrolowanego dociągania w prawo Zakres dostawy:
› Dokładność wyzwalania: tolerancja +/- 6 % od wartości nastawionej na skali. › Klucz dynamometryczny Typ TSC SLIPPER
› Według DIN EN ISO 6789, w odniesieniu do spójności pomiarowej norm krajowych › Certyfikat kontroli zgodnie z DIN EN ISO 6789
› Precyzyjny mechanizm ślizga się przy osiągnięciu nastawionej wartości momentu w sposób › Dostawa w stabilnym opakowaniu kartonowym
wyczuwalny i słyszalny (kliknięcie) - przeciągnięcie nie jest możliwe

› Skala znajduje się na rurce.
› Ustawienie odbywa się poprzez obracanie odblokowanego uchwytu
za pomocą zintegrowanego pierścienia mikrometrycznego.
› TSC SLIPPER - klucz dynamometryczny (ze skalą) dla dolnego zakresu momentu obrotowego
od 1 do 10 N·m.
› Wbudowana grzechotka z dokręcaniem w prawo i odporna na korozję lekka konstrukcja
czynią ten klucz dynamometryczny optymalnym narzędziem do pracy przy płynnym i
kontrolowanym dokręcaniu śrub.
› Wbudowane sprzęgło prześlizgujące się niezawodnie zapobiega przekręceniu - gwarancja
wysokiej, powtarzalnej dokładności i kontrolowanych wartości dokręcania.
a " a N·m y 9 0 Kod Nr
1/4 6,3 1-5 195 0,05 N·m 0,235 1196480 762-05
1/4 6,3 2-10 195 0,1 N·m 0,235 1196510 762-10
