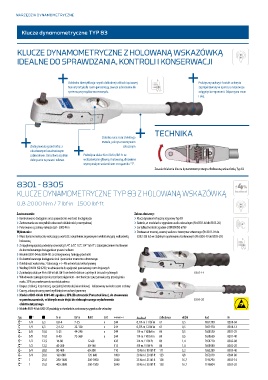

Page 310 - 3001334 Katalog GEDORE 2016 GPL

NARZĘDZIA DYNAMOMETRYCZNE 310

Klucze dynamometryczne TYP 83

KLUCZE DYNAMOMETRYCZNE Z HOLOWANĄ WSKAZÓWKĄ

IDEALNE DO SPRAWDZANIA, KONTROLI I KONSERWACJI

Dokładna identyfikacja: wynik dokładnej tabliczki opisowej. Praktyczny uchwyt: kształt uchwytu
Numery artykułu i serii gwarantują zawsze odniesienie do zaprojektowany w oparciu o najnowsze
systemu przyrządów wzorcowych. osiągnięcia ergonomii. Odporny na smar
i olej.

TECHNIKA
Stabilna rura: rura z lekkiego
metalu, pokryta tworzywem
Zintegrowana grzechotka: z sztucznym
obustronnym kwadratowym
zabierakiem. Umożliwia szybkie Podwójna skala: N·m i lbf·in/lbf·ft ze
dokręcanie w prawo i w lewo. wskazówkami główną i holowaną, chronione
wytrzymałym wziernikiem z trogamidu "T".
Zasada działania klucza dynamometrycznego z holowaną wskazówką Typ 83

8301 - 8305
KLUCZE DYNAMOMETRYCZNE TYP 83 Z HOLOWANĄ WSKAZÓWKĄ

0,8-2000 N·m / 7 lbf·in - 1500 lbf·ft

Zastosowanie: Zakres dostawy:
› Kontrolowane dociąganie oraz sprawdzenie wartości dociągnięcia › Klucz dynamometryczny zegarowy Typ 83
› Zastosowanie we wszystkich obszarach działalności przemysłowej › Baterie, w modelach z sygnałem audio-wizualnym (Nr 8303-40 do 8305-20)
› Pokrywane są zakresy robocze 0,8 - 2000 N·m › Certyfikat kontroli zgodnie z DIN EN ISO 6789
Wykonanie: › Dostawa w mocnej, czarnej walizce z tworzywa sztucznego (Nr 8301-04 do
› Klucz dynamometryczny wskazujący wartość z czujnikiem zegarowym i wielofunkcyjną wskazówką 8302-20) lub w stabilnym opakowaniu kartonowym (Nr 8303-40 do 8305-20)
holowaną
› Z napędem poprzez podwójny czworokąt 1/4", 3/8", 1/2", 3/4" lub 1" z zabezpieczeniem kulkowym
do kontrolowanego dociągania w prawo i w lewo
› Modele 8301-04 do 8304-80: ze zintegrowaną funkcją grzechotki
› Do kontrolowanego dociągania śrub i pomiarów momentu obrotowego
› Dokładność wskazania: z tolerancją +/- 4% od wartości wskazywanej
› Według DIN EN ISO 6789, w odniesieniu do spójności pomiarowej norm krajowych
› Z podwójną skalą w N·m i lbf·in lub. lbf·ft na dwóch dobrze czytelnych tarczach cyfrowych 8305-14
› Wbudowane zabezpieczenie przed przeciążeniem - mechaniczne zatrzymanie przy przeciążeniu
maks. 25% po przekroczeniu wartości zakresu
› Korpus z lekkiej, lecz mocnej, specjalnej konstrukcji aluminiowej - lakierowany na kolor szaro-srebrny
› Czarny, zabezpieczony przed wyśliźnięciem uchwyt gumowy
› Modele 8301-04 do 8301-40: zgodne z EPA (Electrostatic Protected Area), do stosowania
w pomieszczeniach, w których może dojść do niebezpiecznego wyładowania 8305-20
elektrostatycznego
› Modele 8303-40 do 8305-20 posiadają w standardzie zastosowany sygnał audio-wizualny
Typ a " a N·m lbf·in lbf·ft EPA y 9 Zabudowa 0 Kod Nr
t 1/4 6,3 0,8-4 7-35 x 244 0,1 N·m / 1 lbf·in 61 0,5 7651390 8301-04
t 1/4 6,3 2,4-12 22-120 x 244 0,5 N·m / 2 lbf·in 61 0,5 7651470 8301-12
t 3/8 10,0 5-25 44-240 x 244 1 N·m / 10 lbf·in 69 0,5 7651550 8301-25
t 3/8 10,0 8-40 72-360 x 244 1 N·m / 10 lbf·in 69 0,5 7651630 8301-40
t 1/2 12,5 16-80 12-60 435 2 N·m / 1 lbf·ft 86 1,4 7651710 8302-08
t 1/2 12,5 40-200 30-160 515 5 N·m / 5 lbf·ft 86 1,4 7651980 8302-20
t 3/4 20,0 80-400 60-300 710 10 N·m / 10 lbf·ft 111 3,2 7652280 8303-40
t 3/4 20,0 160-800 120-600 1000 20 N·m / 20 lbf·ft 123 4,8 7652010 8304-80
t 1 25,0 280-1400 200-1000 2040 25 N·m / 25 lbf·ft 138 16,7 1196790 8305-14
t 1 25,0 400-2000 300-1500 2040 50 N·m / 50 lbf·ft 138 16,7 1196804 8305-20
