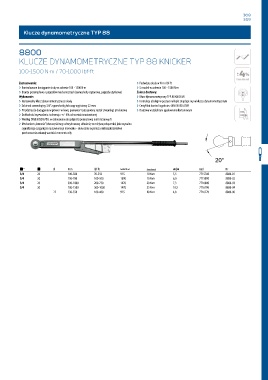

Page 309 - 3001334 Katalog GEDORE 2016 GPL

308
309

Klucze dynamometryczne TYP 88

8800

KLUCZE DYNAMOMETRYCZNE TYP 88 KNICKER

100-1500 N·m / 70-1000 lbf·ft

Zastosowanie: › Podwójna skala w N·m i lbf·ft
› Kontrolowane dociąganie śruby w zakresie 100 - 1500 N·m › 5 modeli w zakresie 100 - 1500 N·m
› Branża przemysłowa i pojazdów mechanicznych (samochody ciężarowe, pojazdy użytkowe) Zakres dostawy:
Wykonanie: › Klucz dynamometryczny TYP 88 KNICKER
› Nastawialny klucz dynamometryczny ze skalą › Instrukcja obsługi w postaci naklejki znajduje się na kluczu dynamometrycznym
› Zabierak czworokątny 3/4” z grzechotką lub czop wyjściowy 22 mm › Certyfikat kontroli zgodnie z DIN EN ISO 6789
› Przydatny do dociągania w prawo i w lewo, ponieważ zastosowany został czworokąt przelotowy › Dostawa w stabilnym opakowaniu kartonowym
› Dokładność wyzwalania: tolerancja +/- 4% od wartości nastawionej
› Według DIN EN ISO 6789, w odniesieniu do spójności pomiarowej norm krajowych
› Mechanizm „łamania” (dwuczęściowy uchwyt rurowy składa się w miejscu połączenia) jako wyraźna
sygnalizacja osiągnięcia nastawionego momentu - skutecznie ogranicza niebezpieczeństwo
przekroczenia zadanej wartości momentu siły

a " a Ø N·m lbf·ft y 9 0 Kod Nr
3/4 20 100-500 70-350 915 10 N·m 5,5 7715700 8800-01
3/4 20 150-700 100-500 1090 10 N·m 6,0 7715890 8800-02
3/4 20 300-1000 200-750 1470 20 N·m 7,3 7716000 8800-03
3/4 20 700-1500 500-1000 1470 25 N·m 10,5 7716190 8800-04
22 130-550 100-400 915 10 N·m 4,8 7716270 8800-06
