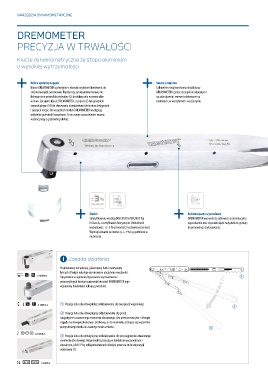

Page 264 - 3001334 Katalog GEDORE 2016 GPL

NARZĘDZIA DYNAMOMETRYCZNE

DREMOMETER

PRECYZJA W TRWAŁOŚCI

Klucze dynamometryczne ze stopu aluminium
o wysokiej wytrzymałości

Różne systemy napędu Mocne i odporne
Klucze DREMOMETER są dostępne z różnymi wyjściami końcówek, do Całkowicie metalowa konstrukcja kluczy
zróżnicowanych zastosowań. Pojedynczy zabierak kwadratowy do DREMOMETER czyni je szczególnie odpornymi
dokręcania w prawo lub podwójny (L) do dokręcania w prawo albo na zabrudzenia i surowe traktowanie na
w lewo. Specjalne klucze DREMOMETER z czopem (Z) lub gniazdem budowach, w warsztatach i w przemyśle.
czworokątnym (SE) do stosowania z końcówkami do trudno dostępnych
i ciasnych miejsc. Do wszystkich modeli DREMOMETER występują
oddzielne grzechotki nasadzane. To ma swoje uzasadnienie: można
wybrać pracę z grzechotką lub bez.

Model Automatyczne wyzwalanie
Sklasyfikowany według DIN EN ISO 6789:2003 Typ DREMOMETER wyzwala się całkowicie automatycznie,
II Klasa A, z certyfikatem fabrycznym. Dokładność wyczuwalnie oraz słyszalnie i jest natychmiast gotowy
wyzwalania: +/- 3 % od wartości nastawionej na skali. do ponownego zastosowania.
Wymogi zawarte w normie (+/- 4 %) są spełnione w
nadmiarze

Zasada działania

Produkowany we własnej, jakościowej kuźni matrycowej
łańcuch dźwigni redukuje do minimum obciążenie mechaniki.
s b - g 6-3000 N·m Optymalnie wzajemnie dopasowane wymiarowanie 1
poszczególnych dźwigni zapewnia kluczowi DREMOMETER jego
wyjątkową dokładność i długą żywotność.

t L b - f 6-2000 N·m 1 Pozycja łańcucha dźwigni bez oddziaływania siły (w pozycji wyjściowej)
2
2 Pozycja łańcucha dźwigni przy oddziaływaniu siły przed
osiągnięciem ustawionego momentu obrotowego. Siła przenoszona jest z dźwigni
napędu na dźwignię końcową i środkową, aż do momentu cofnięcia się wspornika
przegubowego obok tak zwanego noska zeskoku. 3
Z 8-1000 N·m
3 Pozycja łańcucha dźwigni przy oddziaływaniu siły po osiągnięciu ustawionego
momentu obrotowego. Bezpośrednia pozycja po dokładnie wyczuwalnym i
słyszalnym „klick”. Przy odciążeniu łańcuch dźwigni powraca znów do pozycji
wyjściowej (1).

SE } ~ 8-400 N·m
