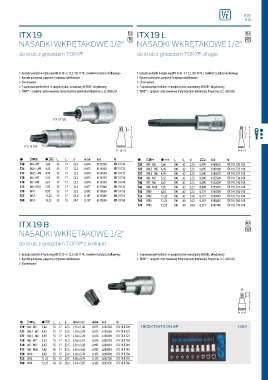

Page 211 - 3001334 Katalog GEDORE 2016 GPL
P. 211
T 210
211
ITX 19 O ITX 19 L O
NASADKI WKRĘTAKOWE 1/2" T NASADKI WKRĘTAKOWE 1/2" T
do śrub z gniazdem TORX® do śrub z gniazdem TORX®, długie
› Gniazdo pokrętła 4-kątne wg DIN 3120 - C 12,5, ISO 1174, z rowkiem ustalacza kulkowego › Gniazdo pokrętła 4-kątne wg DIN 3120 - C 12,5, ISO 1174, z rowkiem ustalacza kulkowego
› Ręcznie pokręcane, poręczne, krzyżowo radełkowane › Ręcznie pokręcane, poręczne, krzyżowo radełkowane
› Chromowane › Chromowane
› Z wprasowanym kołkiem ze specjalnej stali wanadowej GEDORE, oksydowany › Z wprasowanym kołkiem ze specjalnej stali wanadowej GEDORE, oksydowany
› TORX® = zarejestr. znak towarowy firmy Acument Intellectual Properties, LLC. USA USA › TORX® = zarejestr. znak towarowy firmy Acument Intellectual Properties, LLC. USA USA
ITX 19 T20
ITX 19 T40
7 + & L 1 L 2 d 0 Kod Nr 7 + & L 1 L 2 d 0 Kod Nr
T20 M4 - M5 3,86 55 17 22,5 0,076 6152930 ITX 19 T20 T20 M4 - M5 3,86 100 62 22,5 0,095 6188020 ITX 19 L T20-100
T25 M4,5 - M5 4,43 55 17 22,5 0,075 6154200 ITX 19 T25 T25 M4,5 - M5 4,43 100 62 22,5 0,095 6188100 ITX 19 L T25-100
T27 M4,5 - M6 4,99 55 17 22,5 0,076 6154630 ITX 19 T27 T27 M4,5 - M6 4,99 100 62 22,5 0,096 6188370 ITX 19 L T27-100
T30 M6 - M7 5,52 55 17 22,5 0,075 6156170 ITX 19 T30 T30 M6 - M7 5,52 100 62 22,5 0,096 6152500 ITX 19 L T30-100
T40 M7 - M8 6,65 55 17 22,5 0,076 6156330 ITX 19 T40 T40 M7 - M8 6,65 100 62 22,5 0,096 6152690 ITX 19 L T40-100
T45 M8 - M10 7,82 55 17 22,5 0,077 6157060 ITX 19 T45 T45 M8 - M10 7,82 100 62 22,5 0,098 6155870 ITX 19 L T45-100
T50 M10 8,83 55 17 22,5 0,092 6158030 ITX 19 T50 T50 M10 8,83 100 62 22,5 0,124 6158700 ITX 19 L T50-100
T55 M12 11,22 55 17 23,0 0,107 6158380 ITX 19 T55 T55 M12 11,22 100 62 23,0 0,151 6159940 ITX 19 L T55-100
T60 M14 13,25 55 15 24,7 0,137 6158540 ITX 19 T60 T60 M14 13,25 100 60 24,7 0,197 6188450 ITX 19 L T60-100
T70 M16 15,55 100 60 28,0 0,277 6105180 ITX 19 L T70-100
ITX 19 B O
NASADKI WKRĘTAKOWE 1/2" T
do śrub z gniazdem TORX® z kołkiem
› Gniazdo pokrętła 4-kątne wg DIN 3120 - C 12,5, ISO 1174, z rowkiem ustalacza kulkowego › Z wprasowanym kołkiem ze specjalnej stali wanadowej GEDORE, oksydowany
› Ręcznie pokręcane, poręczne, krzyżowo radełkowane › TORX® = zarejestr. znak towarowy firmy Acument Intellectual Properties, LLC. USA USA
› Chromowane
8 + & L 1 L 2 d Otwór mm 0 Kod Nr
T20 M4 - M5 3,86 55 17 22,5 1,55 x 1,86 0,075 6192720 ITX 19 B T20 1500 CT1-ITX 19 LKP 109
T25 M4,5 - M5 4,43 55 17 22,5 1,93 x 2,04 0,075 6195660 ITX 19 B T25
T27 M4,5 - M6 4,99 55 17 22,5 2,18 x 2,29 0,076 6196390 ITX 19 B T27
T30 M6 - M7 5,52 55 17 22,5 2,56 x 2,92 0,076 6200170 ITX 19 B T30
T40 M7 - M8 6,65 55 17 22,5 2,92 x 3,28 0,091 6200410 ITX 19 B T40
T45 M8 - M10 7,82 55 17 22,5 3,45 x 3,68 0,092 6200840 ITX 19 B T45
T50 M10 8,83 55 17 23,0 3,83 x 3,78 0,105 6201300 ITX 19 B T50
T55 M12 11,22 55 15 24,7 4,85 x 4,79 0,133 6202700 ITX 19 B T55
T60 M14 13,25 56 16 28,0 5,63 x 7,87 0,182 6203270 ITX 19 B T60
