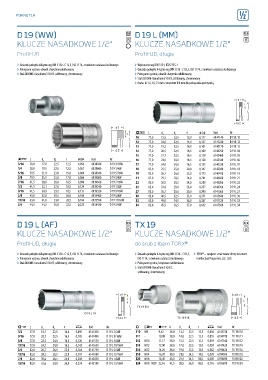

P. 210
T
POKRĘTŁA 210
D 19 (WW) O D 19 L (MM) O
T
KLUCZE NASADKOWE 1/2" 2 KLUCZE NASADKOWE 1/2" T
Profil-UD Profil-UD, długie
› Gniazdo pokrętła 4-kątne wg DIN 3120 - C 12,5, ISO 1174, z rowkiem ustalacza kulkowego › Wykonanie wg DIN 3124, ISO 2725-1
› Pokręcane ręcznie, obwód chwytnie radełkowany › Gniazdo pokrętła 4-kątne wg DIN 3120 - C 12,5, ISO 1174, z rowkiem ustalacza kulkowego
› Stal GEDORE-Vanadium 31CrV3, szlifowany, chromowany › Pokręcane ręcznie, obwód chwytnie radełkowany
› Stal GEDORE-Vanadium 31CrV3, szlifowany, chromowany
› Rozw. kl. 16, 18, 21 mm z otworem Ø 8 mm do pokręcania przetyczką
! L d 1 d 2 t 0 Kod Nr
10 77,0 15,5 22,5 12,0 0,117 6141140 D 19 L 10
12 77,0 18,0 22,5 14,0 0,127 6141220 D 19 L 12
13 77,0 19,2 22,5 16,0 0,101 6140170 D 19 L 13
14 77,0 20,5 22,5 16,5 0,109 6140250 D 19 L 14
15 77,0 21,7 22,5 16,5 0,119 6142460 D 19 L 15
# L d 1 d 2 t 0 Kod Nr 16 77,0 23,0 24,0 16,5 0,128 6142540 D 19 L 16
3/16 38,0 17,0 22,5 12,5 0,054 6138780 D 19 3/16W 17 77,0 24,0 24,0 16,5 0,133 6140330 D 19 L 17
1/4 38,0 19,5 22,5 12,5 0,057 6138860 D 19 1/4W 18 82,0 25,5 25,0 20,0 0,147 6142380 D 19 L 18
5/16 39,5 21,9 23,8 15,0 0,069 6138940 D 19 5/16W 19 82,0 26,7 26,0 22,0 0,175 6140410 D 19 L 19
3/8 39,5 25,5 23,0 17,0 0,066 6139080 D 19 3/8W 21 82,0 29,2 28,5 24,0 0,211 6140680 D 19 L 21
7/16 41,5 28,8 26,0 18,5 0,096 6139160 D 19 7/16W 22 82,0 30,5 28,5 24,0 0,219 6145050 D 19 L 22
1/2 41,5 32,1 27,8 18,5 0,124 6139240 D 19 1/2W 24 82,0 33,0 29,0 26,0 0,257 6140760 D 19 L 24
9/16 41,5 34,9 29,2 18,5 0,137 6139320 D 19 9/16W 27 82,0 36,7 30,0 30,0 0,290 6141060 D 19 L 27
5/8 43,0 37,8 30,5 20,0 0,166 6139400 D 19 5/8W 30 82,0 40,5 32,5 33,0 0,351 6145640 D 19 L 30
11/16 43,0 41,0 33,0 20,5 0,184 6139590 D 19 11/16W 32 82,0 43,0 34,5 36,0 0,387 6191320 D 19 L 32
3/4 44,5 44,2 36,0 22,5 0,225 6138430 D 19 3/4W 34 82,0 45,5 36,5 37,0 0,432 6147500 D 19 L 34
D 19 L (AF) O TX 19 O
KLUCZE NASADKOWE 1/2" T KLUCZE NASADKOWE 1/2" T
Profil-UD, długie do śrub z łbem TORX®
› Gniazdo pokrętła 4-kątne wg DIN 3120 - C 12,5, ISO 1174, z rowkiem ustalacza kulkowego › Gniazdo pokrętła 4-kątne wg DIN 3120 - C 12,5, › TORX® = zarejestr. znak towar. firmy Acument
› Pokręcane ręcznie, obwód chwytnie radełkowany ISO 1174, z rowkiem ustalacza kulkowego Intellectual Properties, LLC. USA
› Stal GEDORE-Vanadium 31CrV3, szlifowany, chromowany › Pokręcane ręcznie, krzyżowo radełkowane
› Stal GEDORE-Vanadium 31CrV3,
szlifowany, chromowany
TX 19 E10
D 19 L 19
TX 19 E18
" L d 1 d 2 t 0 Kod Nr 9 + & L d 1 d 2 t 0 Kod Nr
1/2 77,0 18,7 22,5 16,0 0,095 6141300 D 19 L 1/2AF E10 M8 9,42 38,0 13,5 22,5 15,5 0,056 6145720 TX 19 E10
9/16 77,0 20,7 22,5 16,5 0,105 6141490 D 19 L 9/16AF E11 - 10,08 38,0 14,0 22,5 15,5 0,055 6194180 TX 19 E11
5/8 77,0 22,5 24,0 16,5 0,120 6141570 D 19 L 5/8AF E12 M10 11,17 38,0 15,5 22,5 15,5 0,059 6147340 TX 19 E12
11/16 77,0 24,7 24,8 16,5 0,143 6141650 D 19 L 11/16AF E14 M12 12,90 38,0 17,0 22,5 13,0 0,059 6147420 TX 19 E14
3/4 82,0 26,7 26,0 22,0 0,164 6141730 D 19 L 3/4AF E16 M12 14,76 38,0 19,0 22,5 13,0 0,062 6194420 TX 19 E16
13/16 82,0 28,5 28,5 22,0 0,197 6141810 D 19 L 13/16AF E18 M14 16,70 40,0 21,0 24,5 14,0 0,078 6194500 TX 19 E18
7/8 82,0 30,6 28,5 24,0 0,208 6142030 D 19 L 7/8AF E20 M16 18,45 40,0 23,5 24,5 14,0 0,085 6194690 TX 19 E20
15/16 82,0 32,6 29,0 26,0 0,234 6142110 D 19 L 15/16AF E24 M18 - M20 22,16 41,5 28,5 26,0 16,0 0,116 6195070 TX 19 E24
