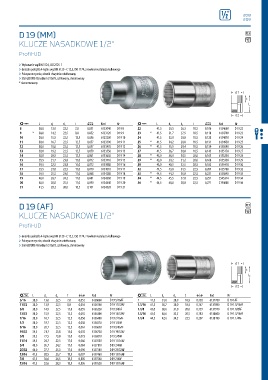

P. 209
T 208
209
D 19 (MM) O
KLUCZE NASADKOWE 1/2" T
Profil-UD
› Wykonanie wg DIN 3124, ISO 2725-1
› Gniazdo pokrętła 4-kątne wg DIN 3120 - C 12,5, ISO 1174, z rowkiem ustalacza kulkowego
› Pokręcane ręcznie, obwód chwytnie radełkowany
› Stal GEDORE-Vanadium 31CrV3, szlifowany, chromowany
* nienormowany
! L d 1 d 2 t 0 Kod Nr ! L d 1 d 2 t 0 Kod Nr
8 38,0 13,0 22,5 7,0 0,051 6133040 D 19 8 22 41,5 30,5 26,3 18,5 0,106 6134600 D 19 22
9 * 38,0 14,2 22,5 8,0 0,052 6133120 D 19 9 23 * 41,5 31,7 27,5 18,5 0,118 6134790 D 19 23
10 38,0 15,5 22,5 13,5 0,056 6133200 D 19 10 24 41,5 33,0 28,0 18,5 0,123 6134870 D 19 24
11 38,0 16,7 22,5 12,5 0,057 6133390 D 19 11 25 * 41,5 34,2 28,8 18,5 0,131 6134950 D 19 25
12 38,0 18,0 22,5 12,5 0,057 6133470 D 19 12 26 * 41,5 35,5 29,4 18,5 0,139 6135090 D 19 26
13 38,0 19,2 22,5 12,5 0,059 6133550 D 19 13 27 41,5 36,7 30,0 18,5 0,143 6135170 D 19 27
14 38,0 20,5 22,5 12,5 0,061 6133630 D 19 14 28 * 43,0 38,0 30,5 20,0 0,163 6135250 D 19 28
15 39,5 21,7 23,8 15,0 0,072 6133710 D 19 15 29 * 43,0 39,2 31,2 20,0 0,168 6135330 D 19 29
16 39,5 22,5 23,8 15,0 0,072 6133980 D 19 16 30 43,0 40,5 32,5 20,5 0,182 6135410 D 19 30
17 39,5 24,0 22,5 15,0 0,070 6134010 D 19 17 32 44,5 43,0 34,5 22,5 0,204 6135760 D 19 32
18 39,5 25,5 23,0 17,0 0,068 6134280 D 19 18 33 * 44,5 44,2 36,0 22,5 0,221 6135840 D 19 33
19 40,0 26,7 24,2 17,0 0,081 6134360 D 19 19 34 * 44,5 45,5 37,0 22,5 0,251 2545314 D 19 34
20 40,0 28,0 25,5 17,0 0,090 6134440 D 19 20 36 * 44,5 48,0 38,0 22,5 0,271 2194686 D 19 36
21 41,5 29,2 26,0 18,5 0,101 6134520 D 19 21
D 19 (AF) O
KLUCZE NASADKOWE 1/2" T
Profil-UD
› Gniazdo pokrętła 4-kątne wg DIN 3120 - C 12,5, ISO 1174, z rowkiem ustalacza kulkowego
› Pokręcane ręcznie, obwód chwytnie radełkowany
› Stal GEDORE-Vanadium 31CrV3, szlifowany, chromowany
" L d 1 d 2 t 0 Kod Nr " L d 1 d 2 t 0 Kod Nr
5/16 38,0 13,0 22,5 7,0 0,052 6136060 D 19 5/16AF 1 41,5 34,6 28,9 18,5 0,138 6137700 D 19 1AF
11/32 38,0 13,9 22,5 8,0 0,054 6136140 D 19 11/32AF 1.1/16 41,5 36,7 30,0 18,5 0,147 6137890 D 19 1.1/16AF
3/8 38,0 14,9 22,5 15,0 0,055 6136220 D 19 3/8AF 1.1/8 43,0 38,6 31,0 20,0 0,159 6137970 D 19 1.1/8AF
13/32 38,0 15,9 22,5 13,5 0,055 6136300 D 19 13/32AF 1.3/16 43,0 40,6 32,5 20,5 0,183 6138000 D 19 1.3/16AF
7/16 38,0 16,7 22,5 12,5 0,056 6136490 D 19 7/16AF 1.1/4 44,5 42,6 34,5 22,5 0,207 6138190 D 19 1.1/4AF
1/2 38,0 18,7 22,5 12,5 0,058 6136570 D 19 1/2AF
9/16 38,0 20,7 22,5 12,5 0,061 6136650 D 19 9/16AF
19/32 39,5 21,7 23,8 15,0 0,070 6136730 D 19 19/32AF
5/8 39,5 22,5 23,8 15,0 0,073 6136810 D 19 5/8AF
11/16 39,5 24,7 22,5 17,0 0,066 6137030 D 19 11/16AF
3/4 40,0 26,7 24,2 17,0 0,084 6137110 D 19 3/4AF
25/32 40,0 27,7 25,3 17,0 0,090 6137380 D 19 25/32AF
13/16 41,5 28,5 25,7 18,5 0,097 6137460 D 19 13/16AF
7/8 41,5 30,6 26,5 18,5 0,105 6137540 D 19 7/8AF
15/16 41,5 32,6 28,3 18,5 0,126 6137620 D 19 15/16AF
