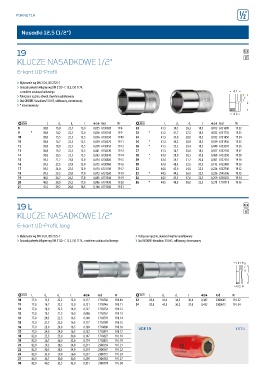

P. 208
T
POKRĘTŁA 208
Nasadki 12,5 (1/2")
19 O
KLUCZE NASADKOWE 1/2" T
6-kant UD-Profil
› Wykonanie wg DIN 3124, ISO 2725-1
› Gniazdo pokrętła 4-kątne wg DIN 3120 - C 12,5, ISO 1174,
z rowkiem ustalacza kulkowego
› Pokręcane ręcznie, obwód chwytnie radełkowany
› Stal GEDORE-Vanadium 31CrV3, szlifowany, chromowany
› * nienormowany
! L d 1 d 2 t 0 Kod Nr ! L d 1 d 2 t 0 Kod Nr
8 38,0 13,0 22,5 15,0 0,055 6130020 19 8 22 41,5 30,5 26,3 18,5 0,112 6131690 19 22
9 * 38,0 14,2 22,5 15,0 0,056 6130100 19 9 23 * 41,5 31,7 27,5 18,5 0,122 6131770 19 23
10 38,0 15,5 22,5 13,5 0,056 6130290 19 10 24 41,5 33,0 28,0 18,5 0,132 6131850 19 24
11 38,0 16,7 22,5 12,5 0,058 6130370 19 11 25 * 41,5 34,2 28,8 18,5 0,139 6131930 19 25
12 38,0 18,0 22,5 12,5 0,058 6130450 19 12 26 * 41,5 35,5 29,4 18,5 0,148 6132070 19 26
13 38,0 19,2 22,5 12,5 0,061 6130530 19 13 27 41,5 36,7 30,0 18,5 0,157 6132150 19 27
14 38,0 20,5 22,5 12,5 0,063 6130610 19 14 28 * 43,0 38,0 30,5 20,0 0,168 6132230 19 28
15 39,5 21,7 23,8 15,0 0,074 6130880 19 15 29 * 43,0 39,2 31,2 20,0 0,181 6132310 19 29
16 39,5 22,5 23,8 15,0 0,075 6130960 19 16 30 43,0 40,5 32,5 20,5 0,193 6132580 19 30
17 39,5 24,0 22,5 15,0 0,074 6131180 19 17 32 44,5 43,0 34,5 22,5 0,226 6132740 19 32
18 39,5 25,5 23,0 17,0 0,073 6131260 19 18 33 * 44,5 44,2 36,0 22,5 0,226 2545306 19 33
19 40,0 26,7 24,2 17,0 0,085 6131340 19 19 34 44,5 45,5 37,0 22,5 0,259 6138270 19 34
20 40,0 28,0 25,5 17,0 0,096 6131420 19 20 36 * 44,5 48,0 38,0 22,5 0,271 1718711 19 36
21 41,5 29,2 26,0 18,5 0,106 6131500 19 21
19 L O
KLUCZE NASADKOWE 1/2" T
6-kant UD-Profil, lang
› Wykonanie wg DIN 3124, ISO 2725-1 › Pokręcane ręcznie, obwód chwytnie radełkowany
› Gniazdo pokrętła 4-kątne wg DIN 3120 - C 12,5, ISO 1174, z rowkiem ustalacza kulkowego › Stal GEDORE-Vanadium 31CrV3, szlifowany, chromowany
! L d 1 d 2 t 0 Kod Nr ! L d 1 d 2 t 0 Kod Nr
10 77,0 15,5 22,5 12,0 0,117 1718738 19 L 10 32 82,0 43,0 34,5 36,0 0,387 2300605 19 L 32
11 77,0 16,7 22,5 13,0 0,121 1718746 19 L 11 34 82,0 45,5 36,5 37,0 0,432 2300613 19 L 34
12 77,0 18,0 22,5 14,0 0,127 1718754 19 L 12
13 77,0 19,2 22,5 16,0 0,098 1718762 19 L 13
14 77,0 20,5 22,5 16,5 0,109 1718770 19 L 14
15 77,0 21,7 22,5 16,5 0,117 1718789 19 L 15
16 77,0 23,0 24,0 16,5 0,130 1718800 19 L 16 VDE 19 574
17 77,0 24,0 24,0 16,5 0,132 1718819 19 L 17
18 82,0 25,5 25,0 20,0 0,147 1718827 19 L 18
19 82,0 26,7 26,0 22,0 0,174 1718835 19 L 19
21 82,0 29,2 28,5 24,0 0,211 2300559 19 L 21
22 82,0 30,5 28,5 24,0 0,219 2300567 19 L 22
24 82,0 33,0 29,0 26,0 0,257 2300575 19 L 24
27 82,0 36,7 30,0 30,0 0,290 2300583 19 L 27
30 82,0 40,5 32,5 33,0 0,351 2300591 19 L 30
