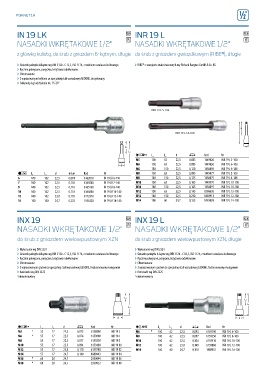

Page 214 - 3001334 Katalog GEDORE 2016 GPL

T
POKRĘTŁA 214

IN 19 LK O INR 19 L O

NASADKI WKRĘTAKOWE 1/2" T NASADKI WKRĘTAKOWE 1/2" T

z główką kulistą, do śrub z gniazdem 6-kątnym, długie do śrub z gniazdem gwiazdkowym (RIBE®), długie

› Gniazdo pokrętła 4-kątne wg DIN 3120 - C 12,5, ISO 1174, z rowkiem ustalacza kulkowego › RIBE® = zarejestr. znak towarowy f-my Richard Bergner GmbH & Co. KG
› Ręcznie pokręcane, poręczne, krzyżowo radełkowane
› Chromowane
› Z wprasowanym kołkiem ze specjalnej stali wanadowej GEDORE, oksydowany
› Całkowity kąt odchylenia ok. 15-20°

INR 19 L 5-100

INR 19 L 14-100

: + L 1 L 2 d 0 Kod Nr
M5 100 62 22,5 0,085 1449826 INR 19 L 5-100
M6 100 62 22,5 0,085 1449850 INR 19 L 6-100
M6 188 150 22,5 0,120 1450859 INR 19 L 6-188
$ L 1 L 2 d 0 Kod Nr M8 100 62 22,5 0,085 1449877 INR 19 L 8-100
6 140 102 22,5 0,091 6162810 IN 19 LK 6-140 M8 188 150 22,5 0,125 1450875 INR 19 L 8-188
7 140 102 22,5 0,103 6165080 IN 19 LK 7-140 M10 100 62 22,5 0,105 1449591 INR 19 L 10-100
8 140 102 22,5 0,116 6165160 IN 19 LK 8-140 M10 188 150 22,5 0,165 1450891 INR 19 L 10-188
10 140 102 22,5 0,153 6166800 IN 19 LK 10-140 M12 100 62 22,5 0,145 1398636 INR 19 L 12-100
12 140 102 23,0 0,195 6172370 IN 19 LK 12-140 M12 188 150 22,5 0,230 1450913 INR 19 L 12-188
14 140 100 24,7 0,225 1936328 IN 19 LK 14-140 M14 100 60 24,7 0,155 1449893 INR 19 L 14-100

INX 19 O INX 19 L O
NASADKI WKRĘTAKOWE 1/2" T NASADKI WKRĘTAKOWE 1/2" T

do śrub z gniazdem wielowpustowym XZN do śrub z gniazdem wielowpustowym XZN, długie

› Wykonanie wg DIN 2324 › Wykonanie wg DIN 2324
› Gniazdo pokrętła 4-kątne wg DIN 3120 - C 12,5, ISO 1174, z rowkiem ustalacza kulkowego › Gniazdo pokrętła 4-kątne wg DIN 3120 - C 12,5, ISO 1174, z rowkiem ustalacza kulkowego
› Ręcznie pokręcane, poręczne, krzyżowo radełkowane › Ręcznie pokręcane, poręczne, krzyżowo radełkowane
› Chromowane › Chromowane
› Z wprasowanym grotem ze specjalnej stali wanadowej GEDORE, fosforanowany manganem › Z wprasowanym grotem ze specjalnej stali wanadowej GEDORE, fosforanowany manganem
› Końcówki wg DIN 2325 › Końcówki wg DIN 2325
*nienormowany *nienormowany

. + L 1 L 2 d 0 Kod Nr . + L 1 L 2 d 0 Kod Nr
M5 * 55 17 22,5 0,075 6158890 INX 19 5 M6 * 100 62 22,5 0,093 6159190 INX 19 L 6-100
M6 * 55 17 22,5 0,076 6159000 INX 19 6 M8 100 62 22,5 0,097 6159350 INX 19 L 8-100
M8 55 17 22,5 0,077 6159270 INX 19 8 M10 100 62 22,5 0,124 6159510 INX 19 L 10-100
M10 55 17 22,5 0,094 6159430 INX 19 10 M12 100 62 23,0 0,149 6159860 INX 19 L 12-100
M12 55 17 23,0 0,110 6159780 INX 19 12 M14 100 60 24,7 0,110 1888951 INX 19 L 14-100
M14 57 17 24,7 0,140 1888943 INX 19 14
M16 * 60 20 24,7 2950944 INX 19 16
M18 * 60 20 24,7 2950952 INX 19 18
