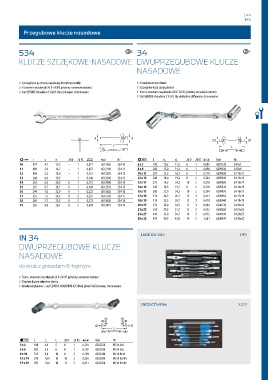

P. 145
144
145
Przegubowe klucze nasadowe
534 3 34 3
KLUCZE SZCZĘKOWE-NASADOWE DWUPRZEGUBOWE KLUCZE
NASADOWE
› Z przegubem po stronie nasadowej, kształt wysmukły › Z cienkościennymi łbami
› Z otworem na pokrętła 26 D i 26 RS (prosimy zamawiać osobno) › Szczególnie duży zasięg obrotu
› Stal GEDORE-Vanadium 31CrV3, łby szlifowane, chromowane › Trzon z otworami na pokrętła 26 D i 26 RS (prosimy zamawiać osobno)
› Stal GEDORE-Vanadium 31CrV3, łby dokładnie szlifowane, chromowane
! L a d 26 D 26 RS 0 Kod Nr ! L d 1 d 2 26 D 26 RS 0 Kod Nr
10 179 4,7 15,5 – 1 0,071 6512060 534 10 6 x 7 190 10,2 11,5 6 1 0,089 6301520 34 6x7
11 189 5,0 16,7 – 1 0,087 6512140 534 11 8 x 9 200 13,0 14,2 6 1 0,098 6299010 34 8x9
12 198 5,3 18,0 – 1 0,115 6512220 534 12 10 x 11 205 15,5 16,7 6 1 0,110 6299280 34 10x11
13 208 6,0 19,2 – 1 0,140 6512300 534 13 12 x 13 240 18,0 19,2 8 2 0,204 6299360 34 12x13
14 218 6,3 20,5 6 1 0,151 6512490 534 14 13 x 17 275 19,2 24,2 10 2 0,318 6299600 34 13x17
15 231 6,7 21,7 6 1 0,169 6512570 534 15 14 x 15 245 20,5 21,7 8 2 0,216 6299520 34 14x15
16 244 7,0 22,9 6 1 0,222 6512650 534 16 16 x 17 280 22,9 24,2 10 2 0,334 6299870 34 16x17
17 255 7,5 24,2 8 2 0,237 6512730 534 17 17 x 19 315 24,2 26,7 12 3 0,411 6299950 34 17x19
18 269 7,7 25,5 8 2 0,273 6513030 534 18 18 x 19 315 25,5 26,7 12 3 0,418 6300040 34 18x19
19 283 8,0 26,7 8 2 0,304 6512810 534 19 20 x 22 350 28,0 30,5 12 3 0,604 6300120 34 20x22
21 x 23 350 29,2 31,7 12 3 0,633 6300200 34 21x23
24 x 27 410 33,0 36,7 14 3 0,913 6300390 34 24x27
30 x 32 470 40,5 43,0 14 3 1,361 6300470 34 30x32
IN 34 1500 ES-534 99
DWUPRZEGUBOWE KLUCZE
NASADOWE
do śrub z gniazdem 6-kątnym
› Trzon z otworami na pokrętła 26 D i 26 RS (prosimy zamawiać osobno)
› Z bardzo dużym zakresem obrotu
› Główki wkrętakowe - stal GEDORE-VANADIUM 42CrMo4, główki fosforowane, chromowane
1500 CT1-534 107
$ L t 1 t 2 26 D 26 RS 0 Kod Nr
3 x 4 198 4,0 5 6 1 0,101 6302250 IN 34 3x4
5 x 6 202 5,0 6 6 1 0,107 6302330 IN 34 5x6
8 x 10 235 8,0 10 8 2 0,199 6302410 IN 34 8x10
12 x 14 270 10,0 12 10 2 0,336 6302680 IN 34 12x14
17 x 19 295 14,0 16 12 3 0,411 6302760 IN 34 17x19
