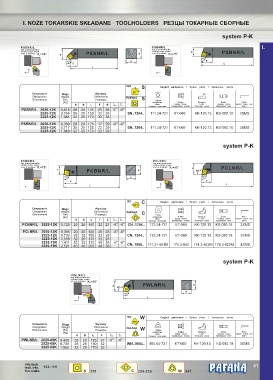

I. NOŻE TOKARSKIE SKŁADANE TOOLHOLDERS РЕЗЦЫ ТОКАРНЫЕ СБОРНЫЕ

system P-K

PSSNR/L PSBNR/L I.
kąt przystawienia: kąt przystawienia:
cutting edge angle : cutting edge angle : F PSBNR/L
угол в плание: K =45 o PSSNR/L B угол в плание: K =75 o
r F r
O
75
O
45 H E
E L
L
ISO S Części zamienne / Spare parts / Запасные части
90 o
Oznaczenie Waga Wymiary
Designation Weight Dimensions
Обозначене Вес Размеры PAFANA S Płytka
[kg] podporowa Tulejka Dźwignia Śruba Klucz
Locking screw
Lever
Shim
Spring sleeve
H B L F E s o Опорная пластинка Пружинящая втулка Уголъный рычаг Крепёжный винт Socket screw key
Ключ
PSSNR/L 2020-12K 0,418 20 20 125 25 28 0 O -8 O
2525-12K 0,756 25 25 150 32 28 SN..1204.. 111.24-721 KT-060 KK-120.13. KS-080.18. 3SMS
3225-12K 1,084 32 25 170 32 28
PSBNR/L 2020-12K 0,389 20 20 125 17 29 -6 -6 O
O
2525-12K 0,717 25 25 150 22 29 SN..1204.. 111.24-721 KT-060 KK-120.13. KS-080.18. 3SMS
3225-12K 1,040 32 25 170 22 29
system P-K
PCBNR/L PCLNR/L
kąt przystawienia: kąt przystawienia:
cutting edge angle : cutting edge angle :
угол в плание: K =75 o угол в плание: K =95 o
r r F PCLNR/L
F PCBNR/L B 95 O
75 O H 95 O
E E
L
L
ISO C Części zamienne / Spare parts / Запасные части
80 o
Oznaczenie Waga Wymiary
Designation Weight Dimensions PAFANA
Обозначене Вес Размеры C Płytka
[kg] podporowa Tulejka Dźwignia Śruba Klucz
Spring sleeve
Locking screw
Lever
Shim
Ключ
H B L F E s o Опорная пластинка Пружинящая втулка Уголъный рычаг Крепёжный винт Socket screw key
O
PCBNR/L 2525-12K 0,725 25 25 150 22 27 -6 -6 O CN..1204.. 123.24-721 KT-060 KK-120.13. KS-080.18. 3SMS
O
PCLNR/L 2020-12K 0,395 20 20 125 25 25 -6 -6 O
2525-12K 0,730 25 25 150 32 25 CN..1204.. 123.24-721 KT-060 KK-120.13. KS-080.18. 3SMS
3225-12K 1,058 32 25 170 32 25
O
3232-19K 1,411 32 32 170 48 38 -6 -6 O
4040-19K 2,521 40 40 200 48 38 CN..1906.. 171.31-851M 174.3-862 174.3-842M 174.3-822M 4SMS
system P-K
PWLNR/L
kąt przystawienia:
cutting edge angle :
угол в плание: K =95 o
r
F O PWLNR/L B
95
H
95 O
95 o
L
ISO W Części zamienne / Spare parts / Запасные части
80 o
Oznaczenie Waga Wymiary
Designation Weight Dimensions PAFANA
Обозначене Вес Размеры W Płytka
Klucz
Śruba
Tulejka
[kg] podporowa Spring sleeve Dźwignia Locking screw Socket screw key
Lever
Shim
H B L F s o Опорная пластинка Пружинящая втулка Уголъный рычаг Крепёжный винт Ключ
PWLNR/L 2020-08K 0,408 20 20 125 27 -6 O -6 O
2525-08K 0,736 25 25 150 32 WN..0804.. 454.64-721 KT-060 KK-120.13. KS-080.18. 3SMS
3225-08K 1,066 32 25 170 32
info.tech. ® 41
tech.info. 103-119
тех.инфо. S 228 C 224-225 W 231
