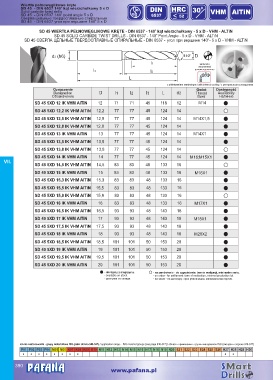

Page 392 - Pafana

Wiertła pełnowęglikowe kręte
o
SD 45 - DIN 6537 140 kąt wierzchołkowy 5 x D DIN HRC 0
Solid carbide twist drills 30 VHM AlTiN
o
SD 45 - DIN 6537 140 point angle 5 x D 6537 52
Cверла цельные твердосплавные спиральные
o
SD 45 - DIN 6537 угол при вершине 140 5 x D
o
SD 45 WIERTŁA PEŁNOWĘGLIKOWE KRĘTE - DIN 6537 - 140 kąt wierzchołkowy - 5 x D - VHM - ALTiN
o
SD 45 SOLID CARBIDE TWIST DRILLS - DIN 6537 - 140 Point Angle - 5 x D - VHM - ALTiN
o

SD 45 СВЕРЛА ЦЕЛЬНЫЕ ТВЕРДОСПЛАВНЫЕ СПИРАЛЬНЫЕ - DIN 6537 - угол при вершине 140 - 5 x D - VHM - ALTiN
d2 (h6) 140 o D
l1 zalecane
recommend
рекомендованное
l3 l2
L
z chłodzeniem centralnym / with internal cooling / с центральным охлажданием
Oznaczenie Gwint Dostępność
Designation D l1 l2 l3 L d2 Thread Availability
Обозначение Винт Наличие

SD 45 5XD 12 IK VHM AlTiN 12 71 71 45 118 12 M14
SD 45 5XD 12,2 IK VHM AlTiN 12,2 77 77 45 124 14
SD 45 5XD 12,5 IK VHM AlTiN 12,5 77 77 45 124 14 M14X1,5
SD 45 5XD 12,8 IK VHM AlTiN 12,8 77 77 45 124 14
SD 45 5XD 13 IK VHM AlTiN 13 77 77 45 124 14 M14X1
SD 45 5XD 13,5 IK VHM AlTiN 13,5 77 77 45 124 14
SD 45 5XD 13,8 IK VHM AlTiN 13,8 77 77 45 124 14
SD 45 5XD 14 IK VHM AlTiN 14 77 77 45 124 14 M16;M15X1
VII.
SD 45 5XD 14,5 IK VHM AlTiN 14,5 83 83 48 133 16
SD 45 5XD 15 IK VHM AlTiN 15 83 83 48 133 16 M16X1
SD 45 5XD 15,3 IK VHM AlTiN 15,3 83 83 48 133 16

SD 45 5XD 15,5 IK VHM AlTiN 15,5 83 83 48 133 16
SD 45 5XD 15,8 IK VHM AlTiN 15,8 83 83 48 133 16
SD 45 5XD 16 IK VHM AlTiN 16 83 83 48 133 16 M17X1
SD 45 5XD 16,5 IK VHM AlTiN 16,5 93 93 48 143 18
SD 45 5XD 17 IK VHM AlTiN 17 93 93 48 143 18 M18X1
SD 45 5XD 17,5 IK VHM AlTiN 17,5 93 93 48 143 18
SD 45 5XD 18 IK VHM AlTiN 18 93 93 48 143 18 M20X2
SD 45 5XD 18,5 IK VHM AlTiN 18,5 101 101 50 153 20
SD 45 5XD 19 IK VHM AlTiN 19 101 101 50 153 20
SD 45 5XD 19,5 IK VHM AlTiN 19,5 101 101 50 153 20
SD 45 5XD 20 IK VHM AlTiN 20 101 101 50 153 20
- dostępny z magazynu. - na zamówienie - do uzgodnienia: termin realizacji, minimalna seria.
- available on stock. - on order - for settlement: term of realisation, minimal production lot.
- доступен со склада . - на заказ - по договору: срок реализации , минимальная партия .

zakres zastosowania - grupy materiałowe ISO (patrz strona 346-347) / application range - ISO material groups (see page 346-347) / область применения - группы материалов ISO (смотреть сторона 346-347)
P01 P02 P03 P04 M05 M06 K07 K08 K09 K10 N11 N12 N13 N14 N15 N16 N17 N18 N19 N20 S21 S22 S23 S24 S25 S26 H27 H28 H29 H30

®
390
www.pafana.pl
