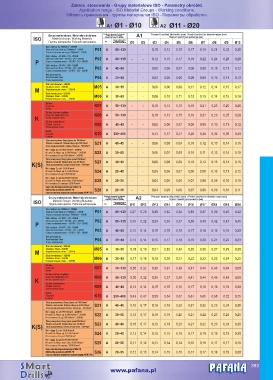

Zakres stosowania - Grupy materiałowe ISO - Parametry obróbki.
Application range - ISO Material Groups - Working conditions.
Область применения - группы материалов ISO - Параметры обработки.
A1 A2
Prędkość skrawania Vc=(m/min) Posuwy f (mm/obr) dla średnic (mm) / Feeds f (mm/rev) for diameter ranges (mm)
Grupy materiałowe. Materiały obrabiane Cutting Speed Vc=(m/min) A1
ISO Material Groups. Working Materials Скорость резания Vc=(m/min) Подача f (мм/об) для диаметра (мм)
Zakres zastosowania
Application range
Группы материала. Рабочие материалы Typ Диапазон применения
2
Stal i staliwo do 700N/mm - 210HB
2
Steel and Cast Steel up t 700N/mm - 210HB P01 A 80~120 - - 0,10 0,12 0,15 0,17 0,19 0,21 0,23 0,25
Сталь и стальное литье до 700N/mm - 210HB
2
Stal i staliwo ~ 30 HRC - 210 - 295HB
Steel and Cast Steel ~ 30 HRC - 210 - 295HB P02 A 80~135 - - 0,12 0,15 0,17 0,19 0,22 0,24 0,26 0,28
P Сталь и стальное литье ~ 30 HRC - 210 - 295HB
Stal i staliwo ~ 35 HRC - 295 - 360HB
Steel and Cast Steel ~ 35 HRC - 295 - 360HB P03 A 40~60 - - 0,05 0,06 0,07 0,08 0,09 0,10 0,11 0,12
Сталь и стальное литье ~ 35 HRC - 295 - 360HB
Stal żaroodporna
Heat Resistant Steel P04 A 25~40 - - 0,04 0,05 0,06 0,08 0,09 0,10 0,11 0,12
Сталь жаропрочная
Stal nierdzewna - 200HB
Stainless Steel - 200HB M05 A 30~55 - - 0,06 0,08 0,09 0,11 0,12 0,14 0,15 0,17
M Нержавеющая сталь - 200HB
Stal nierdzewna - 325HB
Stainless Steel - 325HB M06 A 30~60 - - 0,08 0,10 0,11 0,12 0,13 0,14 0,15 0,16
Нержавеющая сталь - 325HB
Żeliwo
Cast iron K07 A 50~130 - - 0,10 0,13 0,15 0,18 0,21 0,23 0,25 0,28
Чугун
Żeliwo, żeliwo ciągliwe
Cast iron, Malleable iron K08 A 50~130 - - 0,10 0,13 0,15 0,18 0,21 0,23 0,25 0,28
K Чугун, ковкий чугун
Żeliwo utwardzone
Chilled cast iron K09 A 40~40 - - 0,05 0,06 0,07 0,08 0,09 0,10 0,11 0,12
Отбеленный чугун
Grafit
Graphite K10 A 200~400 - - 0,13 0,17 0,21 0,25 0,28 0,32 0,36 0,40
Графит
Tytan przemysłowy. Stopy tytanu do 700 N/mm²
Titanium commercial. Titanium alloys up to700 N/mm² S21 A 45~45 - - 0,06 0,08 0,09 0,10 0,12 0,13 0,14 0,15
Титан промышленный Сплавы титана до 700 N/mm²
Ni i stopy Co do 900 N/mm² - 266HB
Ni and Co Alloys up to 900 N/mm² - 266HB S22 A 30~50 - - 0,06 0,07 0,09 0,10 0,11 0,13 0,14 0,15
Ni и сплавы Co до 900 N/mm² - 266HB
Tytan przemysłowy. Stopy tytanu ponad 700 N/mm²
Titanium commercial. Titanium alloys over 700 N/mm² S23 A 40~40 - - 0,06 0,08 0,09 0,10 0,12 0,13 0,14 0,15 VII.
K(S) Титан промышленный. Сплавы титана более 700 N/mm²
Ni i stopy Co do 1200 N/mm²
Ni and Co Alloys up to 1200 N/mm² S24 A 20~40 - - 0,05 0,06 0,07 0,08 0,09 0,10 0,11 0,12
Ni и сплавы Co до 1200 N/mm²
Ni i stopy Co ponad 1200 N/mm²
Ni and Co Alloys more than 1200 N/mm² S25 A 20~35 - - 0,04 0,05 0,06 0,07 0,08 0,09 0,10 0,10
Ni и сплавы Co свыше 1200 N/mm²
Stopy na bazie niklu wstępnie utwardzane (np. INCONEL 718)
Nickel Base Alloys pre-hardened (e.g INCONEL 718) S26 A 20~35 - - 0,04 0,05 0,06 0,07 0,08 0,09 0,10 0,11
Сплавы на основе никеля, предварительно закаленные (например, INCONEL 718)
Prędkość skrawania Vc=(m/min) Posuwy f (mm/obr) dla średnic (mm) / Feeds f (mm/rev) for diameter ranges (mm)
Grupy materiałowe. Materiały obrabiane Cutting Speed Vc=(m/min) A2
Скорость резания Vc=(m/min) Подача f (мм/об) для диаметра (мм)
Material Groups. Working Materials
ISO Группы материала. Рабочие материалы Typ Диапазон применения
Zakres zastosowania
Application range
2
Stal i staliwo do 700N/mm - 210HB
Steel and Cast Steel up t 700N/mm - 210HB P01 A 80~120 0,27 0,29 0,30 0,32 0,34 0,35 0,37 0,39 0,40 0,42
2
2
Сталь и стальное литье до 700N/mm - 210HB
Stal i staliwo ~ 30 HRC - 210 - 295HB
Steel and Cast Steel ~ 30 HRC - 210 - 295HB P02 A 80~135 0,30 0,32 0,33 0,35 0,37 0,39 0,40 0,42 0,43 0,45
P Сталь и стальное литье ~ 30 HRC - 210 - 295HB
Stal i staliwo ~ 35 HRC - 295 - 360HB
Steel and Cast Steel ~ 35 HRC - 295 - 360HB P03 A 40~60 0,13 0,14 0,15 0,15 0,16 0,17 0,18 0,19 0,19 0,20
Сталь и стальное литье ~ 35 HRC - 295 - 360HB
Stal żaroodporna
Heat Resistant Steel P04 A 25~40 0,13 0,14 0,15 0,17 0,18 0,19 0,20 0,21 0,22 0,23
Сталь жаропрочная
Stal nierdzewna - 200HB
Stainless Steel - 200HB M05 A 30~55 0,18 0,19 0,21 0,22 0,24 0,25 0,26 0,27 0,29 0,30
M Нержавеющая сталь - 200HB
Stal nierdzewna - 325HB
Stainless Steel - 325HB M06 A 30~60 0,17 0,18 0,19 0,20 0,21 0,22 0,23 0,23 0,24 0,25
Нержавеющая сталь - 325HB
Żeliwo
Cast iron K07 A 50~130 0,30 0,32 0,35 0,37 0,39 0,41 0,44 0,46 0,48 0,50
Чугун
Żeliwo, żeliwo ciągliwe
Cast iron, Malleable iron K08 A 50~130 0,30 0,32 0,35 0,37 0,39 0,41 0,44 0,46 0,48 0,50
K Чугун, ковкий чугун
Żeliwo utwardzone
Chilled cast iron K09 A 40~40 0,13 0,14 0,15 0,15 0,16 0,17 0,18 0,19 0,19 0,20
Отбеленный чугун
Grafit
Graphite K10 A 200~400 0,43 0,47 0,50 0,54 0,57 0,61 0,65 0,68 0,72 0,75
Графит
Tytan przemysłowy. Stopy tytanu do 700 N/mm²
Titanium commercial. Titanium alloys up to700 N/mm² S21 A 45~45 0,16 0,17 0,18 0,19 0,20 0,21 0,22 0,23 0,24 0,25
Титан промышленный Сплавы титана до 700 N/mm²
Ni i stopy Co do 900 N/mm² - 266HB
Ni and Co Alloys up to 900 N/mm² - 266HB S22 A 30~50 0,16 0,17 0,18 0,19 0,20 0,21 0,22 0,23 0,24 0,25
Ni и сплавы Co до 900 N/mm² - 266HB
Tytan przemysłowy. Stopy tytanu ponad 700 N/mm²
Titanium commercial. Titanium alloys over 700 N/mm² S23 A 40~40 0,16 0,17 0,18 0,19 0,20 0,21 0,22 0,23 0,24 0,25
K(S) Титан промышленный. Сплавы титана более 700 N/mm²
Ni i stopy Co do 1200 N/mm²
Ni and Co Alloys up to 1200 N/mm² S24 A 20~40 0,13 0,14 0,15 0,15 0,16 0,17 0,18 0,19 0,19 0,20
Ni и сплавы Co до 1200 N/mm²
Ni i stopy Co ponad 1200 N/mm²
Ni and Co Alloys more than 1200 N/mm² S25 A 20~35 0,11 0,12 0,13 0,14 0,14 0,15 0,16 0,17 0,17 0,18
Ni и сплавы Co свыше 1200 N/mm²
Stopy na bazie niklu wstępnie utwardzane (np. INCONEL 718)
Nickel Base Alloys pre-hardened (e.g INCONEL 718) S26 A 20~35 0,12 0,13 0,14 0,15 0,16 0,17 0,17 0,18 0,19 0,20
Сплавы на основе никеля, предварительно закаленные (например, INCONEL 718)
®
