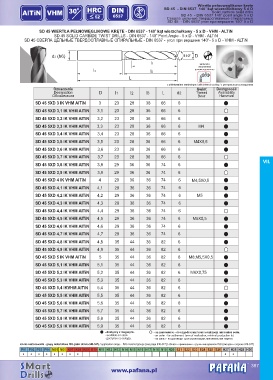

Page 389 - Pafana

Wiertła pełnowęglikowe kręte
o
SD 45 - DIN 6537 140 kąt wierzchołkowy 5 x D
AlTiN VHM 30 0 HRC DIN Solid carbide twist drills
o
SD 45 - DIN 6537 140 point angle 5 x D
52 6537 Cверла цельные твердосплавные спиральные
o
SD 45 - DIN 6537 угол при вершине 140 5 x D
o
SD 45 WIERTŁA PEŁNOWĘGLIKOWE KRĘTE - DIN 6537 - 140 kąt wierzchołkowy - 5 x D - VHM - ALTiN
o
SD 45 SOLID CARBIDE TWIST DRILLS - DIN 6537 - 140 Point Angle - 5 x D - VHM - ALTiN
o

SD 45 СВЕРЛА ЦЕЛЬНЫЕ ТВЕРДОСПЛАВНЫЕ СПИРАЛЬНЫЕ - DIN 6537 - угол при вершине 140 - 5 x D - VHM - ALTiN
d2 (h6) 140 o D
l1 zalecane
recommend
рекомендованное
l3 l2
L
z chłodzeniem centralnym / with internal cooling / с центральным охлажданием
Oznaczenie Gwint Dostępność
Designation D l1 l2 l3 L d2 Thread Availability
Обозначение Винт Наличие

SD 45 5XD 3 IK VHM AlTiN 3 23 28 36 66 6
SD 45 5XD 3,1 IK VHM AlTiN 3,1 23 28 36 66 6
SD 45 5XD 3,2 IK VHM AlTiN 3,2 23 28 36 66 6
SD 45 5XD 3,3 IK VHM AlTiN 3,3 23 28 36 66 6 M4
SD 45 5XD 3,4 IK VHM AlTiN 3,4 23 28 36 66 6
SD 45 5XD 3,5 IK VHM AlTiN 3,5 23 28 36 66 6 M4X0,5
SD 45 5XD 3,6 IK VHM AlTiN 3,6 23 28 36 66 6
SD 45 5XD 3,7 IK VHM AlTiN 3,7 23 28 36 66 6
VII.
SD 45 5XD 3,8 IK VHM AlTiN 3,8 29 36 36 74 6
SD 45 5XD 3,9 IK VHM AlTiN 3,9 29 36 36 74 6
SD 45 5XD 4 IK VHM AlTiN 4 29 36 36 74 6 M4,5X0,5

SD 45 5XD 4,1 IK VHM AlTiN 4,1 29 36 36 74 6
SD 45 5XD 4,2 IK VHM AlTiN 4,2 29 36 36 74 6 M5
SD 45 5XD 4,3 IK VHM AlTiN 4,3 29 36 36 74 6
SD 45 5XD 4,4 IK VHM AlTiN 4,4 29 36 36 74 6
SD 45 5XD 4,5 IK VHM AlTiN 4,5 29 36 36 74 6 M5X0,5
SD 45 5XD 4,6 IK VHM AlTiN 4,6 29 36 36 74 6
SD 45 5XD 4,7 IK VHM AlTiN 4,7 29 36 36 74 6
SD 45 5XD 4,8 IK VHM AlTiN 4,8 35 44 36 82 6
SD 45 5XD 4,9 IK VHM AlTiN 4,9 35 44 36 82 6
SD 45 5XD 5 IK VHM AlTiN 5 35 44 36 82 6 M6;M5,5X0,5
SD 45 5XD 5,1 IK VHM AlTiN 5,1 35 44 36 82 6
SD 45 5XD 5,2 IK VHM AlTiN 5,2 35 44 36 82 6 M6X0,75
SD 45 5XD 5,3 IK VHM AlTiN 5,3 35 44 36 82 6
SD 45 5XD 5,4 IKVHM AlTiN 5,4 35 44 36 82 6
SD 45 5XD 5,5 IK VHM AlTiN 5,5 35 44 36 82 6
SD 45 5XD 5,6 IK VHM AlTiN 5,6 35 44 36 82 6
SD 45 5XD 5,7 IK VHM AlTiN 5,7 35 44 36 82 6
SD 45 5XD 5,8 IK VHM AlTiN 5,8 35 44 36 82 6
SD 45 5XD 5,9 IK VHM AlTiN 5,9 35 44 36 82 6
- dostępny z magazynu. - na zamówienie - do uzgodnienia: termin realizacji, minimalna seria.
- available on stock. - on order - for settlement: term of realisation, minimal production lot.
- доступен со склада . - на заказ - по договору: срок реализации , минимальная партия .

zakres zastosowania - grupy materiałowe ISO (patrz strona 346-347) / application range - ISO material groups (see page 346-347) / область применения - группы материалов ISO (смотреть сторона 346-347)

P01 P02 P03 P04 M05 M06 K07 K08 K09 K10 N11 N12 N13 N14 N15 N16 N17 N18 N19 N20 S21 S22 S23 S24 S25 S26 H27 H28 H29 H30
®
387
www.pafana.pl
