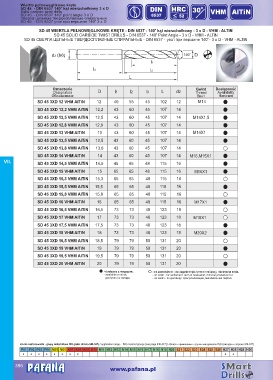

Page 388 - Pafana

Wiertła pełnowęglikowe kręte
o
SD 45 - DIN 6537 140 kąt wierzchołkowy 3 x D DIN HRC 30 0
Solid carbide twist drills VHM AlTiN
o
SD 45 - DIN 6537 140 point angle 3 x D 6537 52
Cверла цельные твердосплавные спиральные
o
SD 45 - DIN 6537 угол при вершине 140 3 x D
o
SD 45 WIERTŁA PEŁNOWĘGLIKOWE KRĘTE - DIN 6537 - 140 kąt wierzchołkowy - 3 x D - VHM - ALTiN
o
SD 45 SOLID CARBIDE TWIST DRILLS - DIN 6537 - 140 Point Angle - 3 x D - VHM - ALTiN

o
SD 45 СВЕРЛА ЦЕЛЬНЫЕ ТВЕРДОСПЛАВНЫЕ СПИРАЛЬНЫЕ - DIN 6537 - угол при вершине 140 - 3 x D - VHM - ALTiN
d2 (h6) 140 o D
l1
l3 l2
L

Oznaczenie Gwint Dostępność
Designation D l1 l2 l3 L d2 Thread Availability
Обозначение Винт Наличие

SD 45 3XD 12 VHM AlTiN 12 40 55 45 102 12 M14
SD 45 3XD 12,2 VHM AlTiN 12,2 43 60 45 107 14
SD 45 3XD 12,5 VHM AlTiN 12,5 43 60 45 107 14 M14X1,5
SD 45 3XD 12,8 VHM AlTiN 12,8 43 60 45 107 14
SD 45 3XD 13 VHM AlTiN 13 43 60 45 107 14 M14X1
SD 45 3XD 13,5 VHM AlTiN 13,5 43 60 45 107 14
SD 45 3XD 13,8 VHM AlTiN 13,8 43 60 45 107 14
SD 45 3XD 14 VHM AlTiN 14 43 60 45 107 14 M16;M15X1
VII.
SD 45 3XD 14,5 VHM AlTiN 14,5 45 65 48 115 16
SD 45 3XD 15 VHM AlTiN 15 65 65 48 115 16 M16X1
SD 45 3XD 15,3 VHM AlTiN 15,3 65 65 48 115 16
SD 45 3XD 15,5 VHM AlTiN 15,5 65 65 48 115 16
SD 45 3XD 15,8 VHM AlTiN 15,8 65 65 48 115 16
SD 45 3XD 16 VHM AlTiN 16 65 65 48 115 16 M17X1
SD 45 3XD 16,5 VHM AlTiN 16,5 73 73 48 123 18
SD 45 3XD 17 VHM AlTiN 17 73 73 48 123 18 M18X1
SD 45 3XD 17,5 VHM AlTiN 17,5 73 73 48 123 18
SD 45 3XD 18 VHM AlTiN 18 73 73 48 123 18 M20X2

SD 45 3XD 18,5 VHM AlTiN 18,5 79 79 50 131 20
SD 45 3XD 19 VHM AlTiN 19 79 79 50 131 20
SD 45 3XD 19,5 VHM AlTiN 19,5 79 79 50 131 20
SD 45 3XD 20 VHM AlTiN 20 79 79 50 131 20
- dostępny z magazynu. - na zamówienie - do uzgodnienia: termin realizacji, minimalna seria.
- available on stock. - on order - for settlement: term of realisation, minimal production lot.
- доступен со склада . - на заказ - по договору: срок реализации , минимальная партия .

zakres zastosowania - grupy materiałowe ISO (patrz strona 346-347) / application range - ISO material groups (see page 346-347) / область применения - группы материалов ISO (смотреть сторона 346-347)
P01 P02 P03 P04 M05 M06 K07 K08 K09 K10 N11 N12 N13 N14 N15 N16 N17 N18 N19 N20 S21 S22 S23 S24 S25 S26 H27 H28 H29 H30

®
