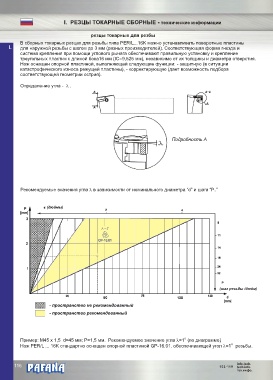

I. РЕЗЦЫ ТОКАРНЫЕ СБОРНЫЕ - технические информации

резцы токарные для резбы

В сборных токарных резцах для резьбы типа PER/L...16K можно устанавливать поворотные пластины
I. для наружной резьбы с шагом до 3 мм (разных производителей). Соответствующая форма гнезда и
система крепления при помощи углового рычага обеспечивают правильную установку и крепление
треугольных пластин с длиной бока16 мм (IC=9,525 мм), независимо от их толщины и диаметра отверстия.
Нож оснащен опорной пластиной, выполняющей следующие функции: - защитную (в ситуации
катастрофического износа режущей пластины), - корректирующую (дает возможность подбора
соответствующей геометрии острия).

Определение угла - l .

Подробность A

Рекомендуемые значения угла l в зависимости от номинального диаметра “d” и шага “P..”

(дюймы)

(шаг резьбы /дюйм)

- пространство не рекомендованный
- пространство рекомендованный

O
Пример: M45 x 1,5 d=45 мм; P=1,5 мм. Рекомендуемое значение угла l=1 (по диаграмме)
O
Нож PER/L ... 16K стандартно оснащен опорной пластиной GP-16.01, обеспечивающей угол l=1 резьбы.
