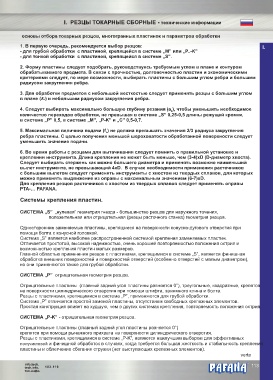

I. РЕЗЦЫ ТОКАРНЫЕ СБОРНЫЕ - технические информации

основы отбора токарных резцов, многогранных пластинок и параметров обработки

1. В первую очередь, рекомендуется выбор резцов: I.
- для грубой обработки с пластиной, крепящейся в системе „M” или „P..-K”
- для тонкой обработки с пластиной, крепящейся в системе „S”.

2. Форму пластины следует подобрать, руководствуясь требуемым углом в плане и контуром
обрабатываемого предмета. В связи с прочностью, долговечностью пластин и экономическими
критериями следует, по мере возможности, выбирать пластины с большим углом ребра и большим
радиусом закругления ребра.
3. Для обработки предметов с небольшой жесткостью следует применять резцы с большим углом
в плане (Kr) и небольшим радиусом закругления ребра.
4. Следует выбирать максимально большую глубину резания (a ), чтобы уменьшить необходимое
p
количество переходов обработки, не превышая в системе „S” 0,25-0,5 длины режущей кромки,
в системе „P” 0,5, в системе „M”, „P-K” и „C” 0,5-0,7.

5. Максимальная величина подачи (f ) не должна превышать значения 2/3 радиуса закругления
n
ребра пластины. С целью получения меньшей шероховатости обработанной поверхности следует
уменьшить значение подачи.

6. Во время работы с резцами для вытачивания следует помнить о правильной установке и
креплении инструмента. Длина крепления не может быть меньше, чем (3-4)xD (D-диаметр хвоста).
Следует выбирать стержень как можно большего диаметра и применять возможно наименьший
вылет инструмента, не превышающий 4xD. В случае необходимости применения расточников
с большим вылетом следует применять инструменты с хвостом из твердых сплавов, для которых
можно применять выдвижение из оправы с максимальным значением (6-7)xD.
Для крепления резцов расточников с хвостом из твердых сплавов следует применять оправы
PTA-… PAFANA.
Системы крепления пластин.

СИСТЕМА „S” „нулевая” геометрия гнезда - большинство резцов для наружного точения,
положительная или отрицательная (резцы расточного станка) геометрия резцов.

Односторонние заменяемые пластины, крепящиеся на поверхности конусно-дугового отверстия при
помощи болта с конусной головкой.
Система „S” является наиболее распространенной системой крепления заменяемых пластин.
Отличается простотой, высокой надежностью, очень хорошей повторяемостью положения острия и
возможностью крепления пластин малых размеров.
Главной областью применения резцов с пластинами, крепящимися в системе „S”, является финишная
обработка внешних поверхностей и поверхностей отверстий (особенно отверстий с малым диаметром),
но они применяются также для грубой обработки.

СИСТЕМА „P” отрицательная геометрия резцов.
Отрицательные пластины (главный задний угол пластины равняется 0°), треугольные, квадратные, крепятся
на поверхности цилиндрического отверстия при помощи штифта, зажимного клина и болта.
Резцы с пластинами, крепящимися в системе „P”, применяются для грубой обработки.
Система „P” отличается простой заменой пластины, отсутствием свободных крепежных элементов.
Простая конструкция влияет на худшую, чем в других системах крепления, повторяемость положения острия.

СИСТЕМА „P-K” - отрицательная геометрия резцов.
Отрицательные пластины (главный задний угол пластины равняется 0°)
крепятся при помощи рычажного прихвата на поверхности цилиндрического отверстия.
Резцы с пластинами, крепящимися в системе „P-K”, являются наилучшим выбором для эффективных
получистовой и финишной обработок в случаях, когда требуется большая жесткость и стабильность крепления
пластины и облегчение сбегания стружки (нет выступающих крепежных элементов).
verte
