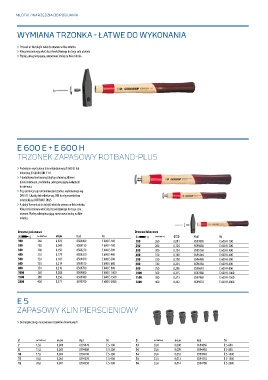

Page 504 - 3001334 Katalog GEDORE 2016 GPL

MŁOTKI / NARZĘDZIA DO POBIJANIA 504

WYMIANA TRZONKA - ŁATWE DO WYKONANIA

› Trzonek aż do tulejki wbić do otworu w łbie młotka
› Klin pierścieniowy wbić do przewidzianego do tego celu otworu
› Płytkę zabezpieczającą zamocować śrubą na łbie młotka

E 600 E + E 600 H
TRZONEK ZAPASOWY ROTBAND-PLUS

› Podwójnie wyrzynany trzonek jesionowy (E 600 E) lub
hikorowy (E 600 H) DIN 5111
› Z dodatkowo hartowaną tulejką ochronną, klinem
pierścieniowym, podkładką zabezpieczającą i wkrętem
do drewna
› Przy pomocy tego drewnianego trzonka, wykonanego wg.
DIN 5111, każdy łeb młotka wg. DIN da się przerobić na
młotek klasy ROTBAND-PLUS
› A dalej: Trzonek aż do tulejki wbić do otworu w łbie młotka.
Klin pierścieniowy wbić do przewidzianego do tego celu
otworu. Płytkę zabezpieczającą zamocować śrubą na łbie
młotka.

Drewno jesionowe Drewno hikorowe
do Z g y 0 Kod Nr do Z g y 0 Kod Nr
100 260 0,076 8589000 E 600 E-100 100 260 0,081 8593890 E 600 H-100
200 280 0,099 8589190 E 600 E-200 200 280 0,120 8595080 E 600 H-200
300 300 0,150 8589270 E 600 E-300 300 300 0,134 8595160 E 600 H-300
400 310 0,179 8589350 E 600 E-400 400 310 0,180 8595240 E 600 H-400
500 320 0,185 8589430 E 600 E-500 500 320 0,198 8596480 E 600 H-500
600 330 0,214 8589510 E 600 E-600 600 330 0,234 8596560 E 600 H-600
800 350 0,210 8589780 E 600 E-800 800 350 0,296 8596640 E 600 H-800
1000 360 0,288 8589860 E 600 E-1000 1000 360 0,315 8597880 E 600 H-1000
1500 380 0,350 8589940 E 600 E-1500 1500 380 0,373 8597960 E 600 H-1500
2000 400 0,377 8593700 E 600 E-2000 2000 400 0,442 8599070 E 600 H-2000

E 5

ZAPASOWY KLIN PIERŚCIENIOWY

› Do bezpiecznego mocowania trzonków drewnianych

Ø y 0 Kod Nr Ø y 0 Kod Nr
7 12,0 0,001 8593970 E 5-100 13 20,0 0,008 8594860 E 5-600
8 15,0 0,003 8594000 E 5-200 14 21,0 0,009 8594430 E 5-800
10 17,0 0,004 8594190 E 5-300 14 21,0 0,010 8594940 E 5-1000
11 18,0 0,005 8594270 E 5-400 15 23,5 0,013 8594510 E 5-1500
12 20,0 0,007 8594350 E 5-500 16 23,0 0,014 8594780 E 5-2000
