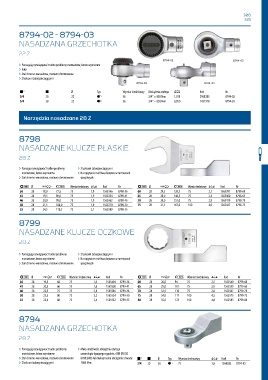

P. 321
320
321
8794-02 - 8794-03
NASADZANA GRZECHOTKA
22 Z
8794-02 8794-03
› Pomagają rozwiązywać trudne problemy montażowe, łatwo wymienne
› Kute
› Stal chromo-wanadowa, matowo chromowane
› Z bolcami zabezpieczającymi
8794-02 8794-03
a " a Ø Typ Wymiar średnicowy Obciążenia stałego 0 Kod Nr
3/4 20 22 2 56 3/4" = 850 N·m 1,011 2961385 8794-02
3/4 20 22 2 56 3/4" = 850 N·m 0,950 1427318 8794-03
Narzędzia nasadzane 28 Z
8798
NASADZANE KLUCZE PŁASKIE
28 Z
› Pomaga rozwiązywać trudne problemy › Z bolcami zabezpieczającymi
montażowe, łatwo wymienna › Na zapytanie możliwa dostawa w rozmiarach
› Stal chromo-wanadowa, matowo chromowane specjalnych
! Ø 4 r Wymiar średnicowy 0 Kod Nr ! Ø 4 r Wymiar średnicowy 0 Kod Nr
36 28 18,0 77,5 75 1,9 1565346 8798-36 60 28 24,5 129,5 75 2,1 1565397 8798-60
41 28 19,5 89,0 75 1,9 1565354 8798-41 65 28 28,0 140,5 75 2,4 1565400 8798-65
46 28 20,0 99,0 75 1,9 1565362 8798-46 70 28 30,0 151,0 75 2,9 1565419 8798-70
50 28 21,5 108,0 75 1,9 1565370 8798-50 75 28 31,5 163,0 100 4,0 1565427 8798-75
55 28 24,5 118,5 75 2,1 1565389 8798-55
8799
NASADZANE KLUCZE OCZKOWE
28 Z
› Pomagają rozwiązywać trudne problemy › Z bolcami zabezpieczającymi
montażowe, łatwo wymienne › Na zapytanie możliwa dostawa w rozmiarach
› Stal chromo-wanadowa, matowo chromowane specjalnych
! Ø 4 r Wymiar średnicowy 0 Kod Nr ! Ø 4 r Wymiar średnicowy 0 Kod Nr
36 28 19,5 60 75 1,6 1565494 8799-36 60 28 26,0 94 75 2,5 1565540 8799-60
41 28 20,5 66 75 1,8 1565508 8799-41 65 28 29,0 101 75 2,9 1565559 8799-65
46 28 22,5 75 75 2,1 1565516 8799-46 70 28 32,5 110 75 2,0 1565567 8799-70
50 28 23,5 80 75 2,2 1565524 8799-50 75 28 34,0 117 100 4,5 1565575 8799-75
55 28 25,0 88 75 2,4 1565532 8799-55 80 28 35,0 123 100 4,8 1565583 8799-80
8794
NASADZANA GRZECHOTKA
28 Z
› Pomagają rozwiązywać trudne problemy › Maks. możliwość obciążenia stałego
montażowe, łatwo wymienne czworokąta łączącego zgodnie z DIN EN ISO
› Stal chromo-wanadowa, matowo chromowane 6789:2003 lub maksymalne obciążenie chwytu: a " a Ø Typ Wymiar średnicowy 0 Kod Nr
› Z bolcami zabezpieczającymi 1000 N·m 3/4 20 28 2 75 1,8 1566032 8794-05
