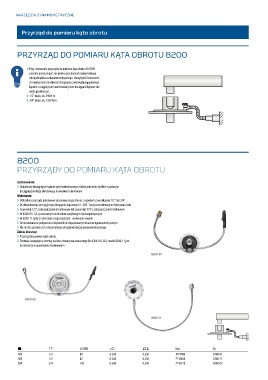

Page 316 - 3001334 Katalog GEDORE 2016 GPL

NARZĘDZIA DYNAMOMETRYCZNE 316

Przyrząd do pomiaru kąta obrotu

PRZYRZĄD DO POMIARU KĄTA OBROTU 8200

› Przy stosowaniu przyrządu do pomiaru kąta obrotu Nr 8200
prosimy przestrzegać: nie można przekraczać maksymalnego
obciążenia klucza dynamometrycznego. Uwzględnić koniecznie,
że maksymalna możliwość obciążenia czworokąta napędowego
łącznie z osiągniętymi wartościami przez dociąganie kątowe nie
może przekroczyć:
› 1/2" maks. ok. 390 N·m
› 3/4" maks. ok. 1330 N·m

8200

PRZYRZĄDY DO POMIARU KĄTA OBROTU

Zastosowanie:
› Dodatkowe dociągnięcie kątowe przy kontrolowanym dokręcaniu śrub zgodnie z podanym
dociągnięciem kąta obrotowego momentem obrotowym
Wykonanie:
› Oddzielne przyrządy pomiarowe do pomiaru kąta obrotu z napędem czworokątem 1/2" lub 3/4"
› Do dodatkowego precyzyjnego dociągania kątowego (0 - 360 °) przy kontrolowanym dokręcaniu śrub
› Czworokąt 1/2" z zabezpieczeniem kulkowym lub czworokąt 3/4" z zabezpieczeniem kołkowym
› Nr 8200-01/-02 z przesuwnym ramieniem szczękowym lub magnetycznym
› Nr 8200-11 tylko z ramieniem magnetycznym - wykonanie zwykłe
› Do stosowania w połączeniu z odpowiednio dopasowanym kluczem dynamometrycznym
› Nie można przekraczać maksymalnego obciążenia klucza dynamometrycznego.
Zakres dostawy:
› Przyrząd do pomiaru kąta obrotu
› Dostawa następuje w mocnej walizce z tworzywa sztucznego (Nr 8200-01/-02), model 8200-11 jest
dostarczany w opakowaniu kartonowym

8200-01

8200-02

8200-11

a " Q " , A° 0 Kod Nr
1/2 1/2 80 0-360 0,330 1195980 8200-01
1/2 1/2 82 0-360 0,330 7718480 8200-11
3/4 3/4 120 0-360 0,530 7716510 8200-02
