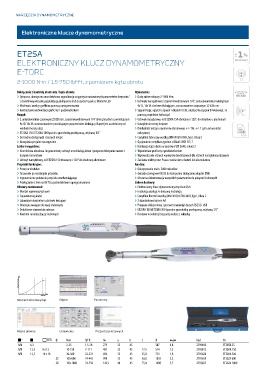

Page 312 - 3001334 Katalog GEDORE 2016 GPL

NARZĘDZIA DYNAMOMETRYCZNE 312

Elektroniczne klucze dynamometryczne

ET2SA
ELEKTRONICZNY KLUCZ DYNAMOMETRYCZNY

E-TORC

2-1000 N·m / 1,5-750 lbf·ft, z pomiarem kąta obrotu

Dokręcanie z kontrolą momentu / kąta obrotu: Wykonanie:

› Optyczna, akustyczna oraz dotykowa sygnalizacja osiągnięcia nastawionych parametrów skręcania / › Duży zakres roboczy 2-1000 N·m
z dodatkową wizualną sygnalizacją dokręcenia śrub z użyciem paska z diodami LED › Uchwyty narzędziowe z czopem kwadratowym 1/4", zamocowaniem prostokątnym
› Możliwość analizy grafiki za pomocą oprogramowania 9x12, 14x18 z bolcem blokującym, zamocowaniem czopowym 22 i 28 mm
› Kontrastowy wyświetlacz graficzny z podświetleniem › Sygnalizacja: optyczna (pasek z diodami LED), akustyczna (sygnał dźwiękowy), za
Napęd: pomocą czujników (wibracja)

› Z zamocowaniem czopowym 22/28 mm, czopem kwadratowym 1/4" albo gniazdem czworokątnym › Uchwyt narzędziowy, od ET2SKA 150 obracany o 120°, do obudowy z aluminium
9x12/14x18 z zamocowaniem prostokątnym poprzez bolec blokujący. Napęd jest uzależniony od › Uwzględnia normy krajowe
wielkości konstrukcji. › Dokładność odczytu momentu obrotowego +/- 1%, +/- 1 cyfra od wartości
› ET2SKA 150 i ET2SKA 300 łącznie z grzechotką przełączaną, wtykaną 1/2" odczytanej
› Do trudno dostępnych i ciasnych miejsc › Certyfikat fabryczny według DIN EN ISO 6789, Typ I, Klasa C
› Narzędzia specjalne na zapytanie › Opcjonalnie certyfikat zgodnie z DAkkS-DKD-R 3-7
Lekko i wygodnie: › Kalibracja kąta obrotu w oparciu o VDI 2648, arkusz 2
› Aluminiowa obudowa i ergonomiczny uchwyt umożliwiają łatwe i poręczne dokręcanie nawet z › Wyświetlacz graficzny z podświetleniem
dużymi momentami › Wprowadzanie różnych wymiarów średnicowych dla różnych narzędzi nasadzanych
› Uchwyt narzędziowy, od ET2SKA 150 obracany o 120° do obudowy aluminium › Zasilanie elektryczne: Praca z zasilaniem z baterii lub akumulatora
Przyciski funkcyjne: Analiza:
› Prosty w obsłudze › Odczytywanie maks. 2000 rekordów
› Tarowanie po naciśnięciu przycisku › Gniazdo szeregowe RS232 do komputera (dołączono adapter USB)
› Ergonomiczne położenie przycisku uruchamiającego › Obszerna dokumentacja wszystkich parametrów do połączeń śrubowych
› Przełączanie z N·m na lbf·ft za pośrednictwem oprogramowania Zakres dostawy:
Obszary zastosowań: › Elektroniczny klucz dynamometryczny Etorc2S/A
› Montaż najmniejszych serii › Instrukcja obsługi ze skróconą instrukcją
› Zapewnienie jakości › Certyfikat kontroli według DIN EN ISO 6789:2003, Typ I, Klasa C
› Laboratoria kontrolne i placówki testujące › 2 standardowe baterie AA
› Strategie awaryjne do stacji śrubowych › Program obliczeniowy i przewód transmisji danych RS232 i USB
› Dodatkowe stanowiska robocze › ET2SKA 150 i ET2SKA 300 łącznie z grzechotką przełączaną, wtykaną 1/2"
› Kontrola i analiza złączy śrubowych › Dostawa w solidnej blaszanej walizce z wkładką

Drehmoment

Winkel
Moment obrotowy/kąt Edytor Parametry

Maska główna Ustawienia Prezentacja krzywych

a " a : Ø N·m lbf·ft lw a b c d 0 Kod Nr
1/4 6,3 2-25 1,5-18 275 35 45 347 0,8 2795493 ET2SKA 25
1/2 12,5 9 x 12 10-150 7-111 457 35 45 17,5 514 1,3 2795612 ET2SKA 150
1/2 12,5 14 x 18 30-300 22-221 696 35 45 25,0 753 1,8 2795620 ET2SKA 300
22 100-600 74-443 990 35 45 56,0 1055 3,2 2795639 ET2SZA 600
28 100-1000 74-750 1423 40 45 75,0 1488 5,7 2795655 ET2SZA 1000
