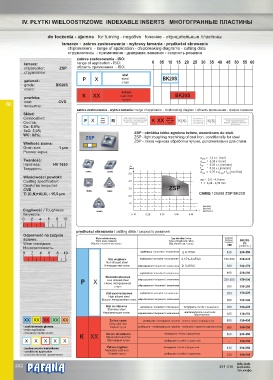

IV. PŁYTKI WIELOOSTRZOWE INDEXABLE INSERTS МНОГОГРАННЫЕ ПЛАСТИНЫ

do toczenia - ujemne for turning - negative tочение - отрицательные пластины
łamacze - zakres zastosowania - wykresy łamania - prędkości skrawania
chipbreakers - range of application - chipbreaking diagrams - cutting data
стружколомы - применение - диаграма ламания - cкорость резания
zakres zastosowania - ISO:
łamacz: range of application - ISO: 0 05 10 15 20 25 30 35 40 45 50 55 60
chipbreaker : ZSP oбласть применения - ISO:
стружколом:
stal
P X steel BK20S
gatunek:
cтал
grade: BK20S
класс:
żeliwo
K XX cast iron BK20S
powłoka: чугун
coat: CVD
IV. покрытие:
zakres zastosowania - wykres łamania / range of application - chipbreaking diagram / oбласть применения - график ломания:
Skład:
Composition: stal corrosion resistant steel żeliwo aluminium materiały trudnoobrabialne
stal odporna na korozję
heat resistant alloys
Состав: P X steel M коррозион-ностойкая K XX cast iron K(N) non ferrous K(S) tрудно-обрабатываемые
тал
c
алюминий
чугун
сталь
Co: 6,0%; материалы
TaC: 2,0% ZSP - obróbka lekko zgrubna żeliwa, warunkowo do stali.
WC: 82%; ZSP - light roughing machining of cast iron, conditionally for steel.
ZSP
ZSP ZSP - лёкка чернова обработка чугуна, дополнительно для стали.
Wielkość ziarna:
Grain size: 1 μm
Размер зерна:
= 1,2 x r [mm]
ɛ
a p min
Twardość: = 0,35 x l [mm]
a p max
Hardness: HV 1630 f min = 0,28 x r [mm/obr]
ɛ
Твердость: f max = 0,55 x r [mm/obr]
ɛ
2
CNMG DNMG A max = 0,75 x a p max x f max [mm /obr]

Właściwości powłoki:
Coating specification: ap = 2,0 - 4,8 mm

f = 0,48 - 0,30 mm
Свойства покрытия:
CVD SNMG TNMG ZSP
Ti (C,N)+Al O : 15,5 µm CNMG 120408 ZSP BK20S
2
3
Ciągliwość / Toughness
WNMG
Тягучесть.
0 2 4 6 8 10
prędkości skrawania / cutting data / cкорость резания:
Odporność na zużycie
Typ obróbki / stop
ścierne. Materiał obrabiany Type of treatment / alloy Twardość BK20S
Hardness
Work piece material
Wear resistance. Обрабатываемый материал Вид обработки / сплав Твердость Vc
HB ( m/min. )
Износостойкость.
0 2 4 6 8 10 wyżarzana / annealed / отожженная 0,15%C 125 230-450
Stal węglowa wyżarzana / annealed / отожженная 0,15%-0,45%C 150-250 200-340
Non alloyed steel
Углеродистая сталь odpuszczana / tempered / закаленная 0,45%C 300 160-270
wyżarzana / annealed / отожженная 180 200-360
Stal niskostopowa
Low alloyed steel
P X Низко легированная odpuszczana / tempered / закаленная 250-300 150-290
сталь odpuszczana / tempered / закаленная 350 130-260
Stal wysokostopowa wyżarzana / annealed / отожженная 200 150-290
High alloyed steel
Высоко легированная сталь odpuszczana / tempered / закаленная 350 100-260
Stal nierdzewna wyżarzana / annealed / отожженная ferrytyczna / ferritic / ферритная 200 160-290
Stainless steel
Нержавеющая сталь odpuszczana / tempered / закаленная martenzytyczna / martensitic
мартенситная 325 130-250
XX XX XX XX XX Żeliwo szare perlityczne - ferrytyczne / pearlitic- ferritic / перлитно ферритный 180 150-400
Grey cast iron
- zastosowanie główne Серый чугун perlityczne - martenzytyczne / pearlitic - martensitic / перлитно мартенситный 260 180-350
- main application
- основное применение Żeliwo sferoidalne ferrytyczne / ferritic / ферритный 160 200-450
K XX Spheroidal cast iron
X X X X X Магниевый чугун perlityczne / pearlitic / перлитный - 160-300
Żeliwo ciągliwe ferrytyczne / ferritic / ферритный
- zastosowanie warunkowe 130 200-550
- conditional application Malleable cast iron
- дополнительное применение Ковкий чугун perlityczne / pearlitic / перлитный 230 160-350
