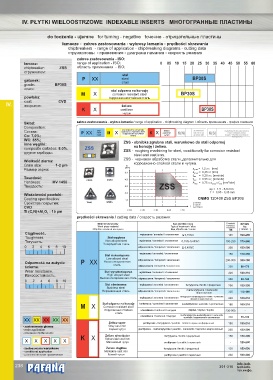

IV. PŁYTKI WIELOOSTRZOWE INDEXABLE INSERTS МНОГОГРАННЫЕ ПЛАСТИНЫ

do toczenia - ujemne for turning - negative tочение - отрицательные пластины
łamacze - zakres zastosowania - wykresy łamania - prędkości skrawania
chipbreakers - range of application - chipbreaking diagrams - cutting data
стружколомы - применение - диаграма ламания - cкорость резания
zakres zastosowania - ISO:
łamacz: range of application - ISO: 0 05 10 15 20 25 30 35 40 45 50 55 60
chipbreaker : ZSS oбласть применения - ISO:
стружколом:
stal
P XX steel BP30S
gatunek: cтал
grade: BP30S
класс: stal odporna na korozję
M X corrosion resistant steel BP30S
powłoka: kоррозионностойкая сталь
coat: CVD
IV. покрытие: żeliwo
K X cast iron BP30S
чугун
zakres zastosowania - wykres łamania / range of application - chipbreaking diagram / oбласть применения - график ломания:
Skład:
Composition:
stal odporna na korozję
aluminium
stal
żeliwo
Состав: P XX steel M X corrosion resistant steel K X cast iron K(N) non ferrous K(S) materiały trudnoobrabialne
heat resistant alloys
сталь
Co: 7,0%; c тал коррозион-ностойкая чугун алюминий tрудно-обрабатываемые
материалы
WC: 85%;
inne węgliki: ZSS - obróbka zgrubna stali, warunkowo do stali odpornej
composite carbides: 8.0%. ZSS na korozję i żeliwa.
другие карбиды: ZSS - roughing machining for steel, conditionally for corrosion resistant
steel and cast iron.
ZSS - черновая обработка стали, дополнительно для
Wielkość ziarna:
Grain size: 1-2 μm коррозионно-стойкой стали и чугуна.
Размер зерна: a p min = 1,2 x r [mm]
ɛ
= 0,35 x l [mm]
a p max
= 0,28 x r [mm/obr]
f min ɛ
Twardość: = 0,55 x r [mm/obr]
CNMG SNMG f max ɛ
Hardness: HV 1450 A max = 0,75 x a p max x f max [mm /obr]
2
Твердость: ZSS ap = 1,5 - 5,0 mm
f = 0,50 - 0,30 mm
Właściwości powłoki:
Coating specification: CNMG 120408 ZSS BP30S
Свойства покрытия: TNMG WNMG
CVD
Ti (C,N)+Al O : 15 µm
2 3
prędkości skrawania / cutting data / cкорость резания:
Materiał obrabiany Typ obróbki / stop Twardość BP30S
Work piece material Type of treatment / alloy Hardness Vc
Обрабатываемый материал Вид обработки / сплав Твердость ( m/min. )
HB
Ciągliwość. wyżarzana / annealed / отожженная 0,15%C 125 190-290
Toughness. Stal węglowa
Тягучесть. Non alloyed steel wyżarzana / annealed / отожженная 0,15%-0,45%C 150-250 170-240
Углеродистая сталь
0 2 4 6 8 10 odpuszczana / tempered / закаленная 0,45%C 300 130-200
wyżarzana / annealed / отожженная 180 170-250
Stal niskostopowa
Low alloyed steel odpuszczana / tempered / закаленная 250-300 100-190
Odporność na zużycie P XX Низко легированная
сталь
ścierne. odpuszczana / tempered / закаленная 350 80-170
Wear resistance. Stal wysokostopowa wyżarzana / annealed / отожженная 200 130-210
Износостойкость. High alloyed steel
Высоко легированная сталь odpuszczana / tempered / закаленная 350 80-160
0 2 4 6 8 10
Stal nierdzewna wyżarzana / annealed / отожженная ferrytyczna / ferritic / ферритная 200 130-220
Stainless steel
Нержавеющая сталь odpuszczana / tempered / закаленная martenzytyczna / martensitic 325 110-190
мартенситная
ferrytyczna martenzytyczna / ferritic - martensitic
wyżarzana / annealed / отожженная ферритно мартенситная 200 140-210
Stal odporna na korozję hartowana / quenched / закаленная austenityczna / austenitic / аустенитная 180 100-210
M X Corrosion resistant steel
Коррозионно стойкая utwardzana / hardened / твердая duplex / duplex / duplex 230-260 -
сталь
martenzytyczna austenityczna / martensitic
utwardzana / hardened / твердая 330 70-100
austenitic / мартенситно аустенитная
XX XX XX XX XX
Żeliwo szare perlityczne - ferrytyczne / pearlitic- ferritic / перлитно ферритный 180 130-210
- zastosowanie główne Grey cast iron
- main application Серый чугун perlityczne - martenzytyczne / pearlitic - martensitic / перлитно мартенситный 260 120-200
- основное применение
K X Żeliwo sferoidalne ferrytyczne / ferritic / ферритный 160 120-240
Spheroidal cast iron
X X X X X Магниевый чугун perlityczne / pearlitic / перлитный - 120-200
- zastosowanie warunkowe Żeliwo ciągliwe ferrytyczne / ferritic / ферритный 130 150-250
- conditional application Malleable cast iron
- дополнительное применение Ковкий чугун perlityczne / pearlitic / перлитный 230 120-200
