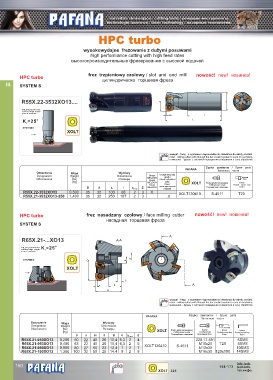

Page 152 - Pafana

HPC turbo

wysokowydajne frezowanie z dużymi posuwami
high performance cutting with high feed rates
высокопроизводительные фрезерование с высокой подачей

frez trzpieniowy czołowy / slot and end mill nowość! new! новинка!
HPC turbo
цилиндрическо торцевая фреза
III. SYSTEM S

R55X.22-3532XO13.... D d

kąt przystawienia:
cutting edge angle :
угол в плание:
a l
K =25 o L
r
SYSTEM S
XOLT

uwaga! - frezy z systemem doprowadzenia chłodziwa do strefy obróbki.
note! - milling cutters with through the-bar coolant system to zone of machining.
внимание! - фрез ы с системой подведения охладителя в зону обработки.
Części zamienne / Spare parts
PAFANA Запасные части
Oznaczenie Waga Wymiary
Designation Weight Dimensions Chwyt Chwyt walcowy
gładki
Обозначене Вес Размеры WELDON Shank cylindrical T20
Shank
[kg] WELDON plain XOLT Śruba płytki skrawającej Klucz
Конус Конус Cutting insert screw Socket screw key
D d L l a p max Z WELDON цилиндрической Режущий винт пластины Ключ
гладкий
R55X.22-3532XO13 0,500 35 32 100 60 2 3 X XOLT130410.. S-4511 T20
R55X.21-3532XO13-250 1,400 35 32 250 187 2 3 X
HPC turbo frez nasadzany czołowy / face milling cutter nowość! new! новинка!
насадная торцевая фреза
SYSTEM S

A

R65X.21-...XO13 A-A
cutting edge angle : K =25 o
kąt przystawienia:
r
угол в плание:
d
SYSTEM S D B

XOLT
C
a h A
H
uwaga! - frezy z systemem doprowadzenia chłodziwa do strefy obróbki.
note! - milling cutters with through the-bar coolant system to zone of machining.
внимание! - фрез ы с системой подведения охладителя в зону обработки.

PAFANA Części zamienne / Spare parts
Запасные части
Oznaczenie Waga Wymiary
Designation Weight Dimensions
Обозначене Вес Размеры Śruba T20x100
Klucz
Klucz
[kg] XOLT Śruba płytki skrawającej Locking screw Socket screw key Socket screw key
Cutting insert screw
D d H h B C a p max Z Режущий винт пластины Крепёжный болт Ключ Ключ
R65X.21-050XO13 0,260 50 22 40 20 10,4 6,3 2 4 220.17-691 6SMS
R65X.21-063XO13 0,400 63 22 40 20 10,4 6,3 2 5 M10x20 T20 8SMS
R65X.21-080XO13 0,880 80 27 50 23 12,4 7 2 7 XOLT130410.. S-4511 M12x30 10SMS
R65X.21-100XO13 1,380 100 32 50 25 14,4 8 2 8 M16x30 T20x100 14SMS
® info.tech.
150 168-173 tech.info.
XOLT 325 тех.инфо.
