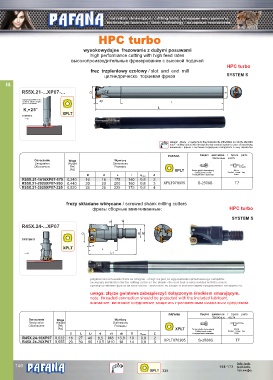

Page 150 - Pafana

HPC turbo

wysokowydajne frezowanie z dużymi posuwami
high performance cutting with high feed rates
высокопроизводительные фрезерование с высокой подачей
HPC turbo
frez trzpieniowy czołowy / slot and end mill
цилиндрическо торцевая фреза SYSTEM S
III.
R55X.21-...XP07-... D d
kąt przystawienia: ap
cutting edge angle : l
угол в плание:
K =25 o L
r
XPLT
SYSTEM S

uwaga! - frezy z systemem doprowadzenia chłodziwa do strefy obróbki.
note! - milling cutters with through the-bar coolant system to zone of machining.
внимание! - фрез ы с системой подведения охладителя в зону обработки.
PAFANA Części zamienne / Spare parts
Запасные части
Oznaczenie Waga Wymiary
Designation Weight Dimensions
Обозначене Вес Размеры T15x45
[kg] XPLT Śruba płytki skrawającej Klucz
Cutting insert screw Socket screw key
D d L l a p max Z Режущий винт пластины Ключ
R55X.21-1616XP07-175 0,240 16 16 175 140 0,8 2
R55X.21-2020XP07-200 0,440 20 20 200 160 0,8 3 XPLT070305 S-2506S T7
R55X.21-2525XP07-225 0,820 25 25 225 175 0,8 4

frezy składane wkręcane / screwed shank milling cutters
фрезы сборные ввинчиваемые: HPC turbo

SYSTEM S
S d
R45X.24-...XP07
D d1 d2
SYSTEM S
a
XPLT L
L1

przykład zamontowania freza na chwycie - chwyt nie jest na wyposażeniu sprzedawanego narzędzia.
exemplary installation for the milling cutter on the shank - the sold tool is not provided with the shank.
пример установки фрезы на хвостовике - хвостовик не входит в комплектацию продаваемого инструмента.
uwaga: złącze gwintowe zabezpieczyć dołączonym środkiem smarującym.
note: threaded connection should be protected with the included lubricant.
внимание: винтовое соединение защитить приложенным смазочным средством.

PAFANA Części zamienne / Spare parts
Запасные части
Oznaczenie Waga Wymiary
Designation Weight Dimensions
Обозначене Вес Размеры
[kg] XPLT Śruba płytki skrawającej Klucz
Cutting insert screw Socket screw key
D L L1 d d1 d2 S a p max Z Режущий винт пластины Ключ
R45X.24-16XP07 0,032 16 27 46 8,5 M8 13,8 10 0,8 2
R45X.24-20XP07 0,055 20 30 50 10,5 M10 18 14 0,8 3 XPLT070305 S-2506S T7

® info.tech.
148 168-173 tech.info.
XPLT 325 тех.инфо.
