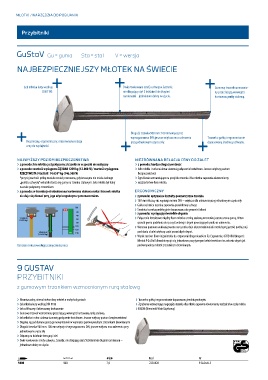

Page 510 - 3001334 Katalog GEDORE 2016 GPL
P. 510
MŁOTKI / NARZĘDZIA DO POBIJANIA 510
Przybitniki
GuStaV Gu = guma Sta = stal V = wersja
NAJBEZPIECZNIEJSZY MŁOTEK NA ŚWIECIE
Łeb młotka kuty według Dwie rowkowane strefy uchwytu. Szorstki, Gumowy trzonek wzmocnio-
DIN 1193 nie ślizgający się! Z krótkimi lub długimi ny przez leżącą wewnątrz
ramionami – jednakowo dobry w użyciu. hartowaną rurkę stalową.
Długość trzonka 900 mm: 100 mm więcej niż
wymaga norma DIN; jeszcze większa moc uderzenia Trzonek z gałką i ergonomicznie
Bezpieczny, ergonomiczny, niezrównana relacja przy jednakowym użyciu siły. dopasowaną średnicą uchwytu.
ceny do wydajności
NAJWYŻSZY POZIOM BEZPIECZEŃSTWA NIEZRÓWNANA RELACJA CENY DO ZALET
› z powodu: łeb młotka jest połączony z trzonkiem w sposób nierozłączny › z powodu: bardzo długa żywotność
› z powodu: wartość wyciągowa ŻĄDANA 1200 kg (12.000 N) / wartość wyciągowa › Łeb młotka i rurka stalowa stanowią połączenie kształtowe. Jeszcze większy poziom
RZECZYWISTA 9 GuStaV: 14.650* kg (146.500 N) bezpieczeństwa!
*przy tej wartości próbę musiała zostać przerwana, gdyż maszyna nie miała żadnego › Zgrubienie wzmacniające na przejściu trzonka i łba młotka zapewnia równomierny
„punktu uchwytu” wskutek starcia się gumy na trzonku stalowym. Łeb młotka był dalej › rozdział sił we łbie młotka.
na stałe połączony z trzonkiem.
› z powodu: w trzonku jest wbudowana hartowana stalowa rurka i trzonek młotka ERGONOMICZNY
nie daje się złamać przy jego użyciu zgodnym z przeznaczeniem. › z powodu: optymalne kształty geometryczne trzonka
› 100 mm dłuższy niż wymaga norma DIN = większa siła uderzenia przy jednakowym użyciu siły
› Gałka na końcu trzonka zapewnia prawidłowy uchwyt
kN
DIN › Średnica trzonka perfekcyjnie dopasowana do geometrii dłoni
20 › z powodu: występują niewielkie drgania
40
12.000 N 60 › Połączenie kształtowe między łbem młotka a rurką stalową w trzonku jest otoczone gumą. W ten
(1.200 kg)
80 sposób guma pochłania dużą część wibracji i drgań powstających podczas uderzenia.
100 › Warstwa gumowa wulkanizowana na trzonku daje ekstremalnie niski moduł sprężystości podłużnej i
120
146.500 N 9G 140 pochłania z kolei większą część pozostałych drgań.
(14.650 kg)
› Wynik testów: Biuro inżynierskie ds. ergonomii (Ingenieurbüro für Ergonomie, 67824 Feilbingert):
Młotek 9 GuStaV charakteryzuje się jednakowo pozytywnymi właściwościami w zakresie drgań jak
Ostrożna i nie powodująca zmęczenia praca porównywalny młotek z trzonkiem drewnianym.
9 GUSTAV
PRZYBITNIKI
z gumowym trzonkiem wzmocnionym rurą stalową
› Niezniszczalny, niemal niełamliwy młotek o małych drganiach › Trzonek z gałką i ergonomicznie dopasowaną średnicą uchwytu
› Łeb młotka kuty według DIN 1193 › Zgrubienie wzmacniające na przejściu trzonka i łba młotka zapewnia równomierny rozdział sił w oczku młotka
› Łeb szlifowany i lakierowany bezbarwnie › DBGM (Niemiecki Wzór Użytkowy)
› Gumowy trzonek wzmocniony przez leżącą wewnątrz hartowaną rurkę stalową
› Łeb młotka i rurka stalowa stanowią połączenie kształtowe. Jeszcze większy poziom bezpieczeństwa!
› Drgania są pochłaniane przez gumowy trzonek w wymiarze porównywalnym z trzonkami drewnianymi
› Długość trzonka 900 mm: 100 mm więcej niż wymaga norma DIN; jeszcze większa moc uderzenia przy
jednakowym użyciu siły
› Odporny na działanie benzyny i olei
› Dwie rowkowane strefy uchwytu. Szorstki, nie ślizgający się! Z krótkimi lub długimi ramionami –
jednakowo dobry w użyciu
g Z y 0 Kod Nr
5000 900 7,0 2250128 9 GuStaV-5
