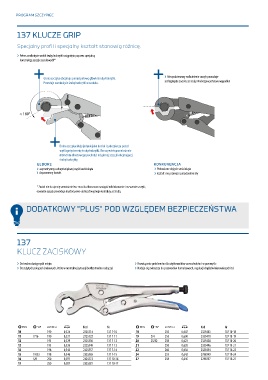

Page 408 - 3001334 Katalog GEDORE 2016 GPL

PROGRAM SZCZYPIEC 408

137 KLUCZE GRIP

Specjalny profil i specjalny kształt stanowią różnicę.

› Pełne zamknięcie wokół śruby/nakrętki osiągnięto poprzez specjalną
konstrukcję szczęk zaciskowych*

Górna szczęka obejmuje ponad połowę główki śruby/nakrętki. › Niespodziewany rozluźnienie szczęk powoduje
Powstaje zamknięcie śruby/nakrętki w zacisku. ześlizgnięcie zacisku ze śruby. Niebezpieczeństwo wypadku!

< 180° < 180°

Dolna szczęka służy jedynie jako docisk i zabezpiecza przed
wyślizgnięciem się śruby/nakrętki. Rzeczywiste przeniesienie
momentu obrotowego pochodzi od górnej szczęki obejmującej
śrubę/nakrętkę.
GEDORE KONKURENCJA
› asymetryczny uchwyt większej części sześciokąta › Połowiczne objęcie sześciokąta
› dopasowany kształt › kształt nie przenosi samodzielnie siły

* Zacisk nie luzuje się samoistnie lecz musi każdorazowo nastąpić odblokowanie i rozwarcie szczęki;
otwarcie szczęk powoduje każdorazowo utratę chwytnego kontakty ze śrubą.

DODATKOWY "PLUS" POD WZGLĘDEM BEZPIECZEŃSTWA

137
KLUCZ ZACISKOWY

› Do trudno dostępnych miejsc › Rozwiązanie problemów dla użytkowników samochodów i w przemyśle
› Do zużytych połączeń śrubowych, które w normalnej sytuacji bardzo trudno rozłączyć › Nadaje się zwłaszcza do przewodów hamulcowych, regulacji drążków kierowniczych itd.

! " y 0 Kod Nr ! " y 0 Kod Nr
10 190 0,324 2325314 137 7-10 18 255 0,607 2325403 137 10-18
11 7/16 190 0,321 2325322 137 7-11 19 3/4 255 0,600 2325411 137 10-19
12 195 0,329 2325330 137 7-12 20 25/32 258 0,623 2325438 137 10-20
13 195 0,326 2325349 137 7-13 21 258 0,620 2325446 137 10-21
14 198 0,343 2325357 137 7-14 22 260 0,630 2325454 137 10-22
15 19/32 198 0,346 2325365 137 7-15 24 253 0,642 2788349 137 10-24
16 5/8 250 0,591 2325373 137 10-16 27 258 0,645 2788357 137 10-27
17 250 0,587 2325381 137 10-17
