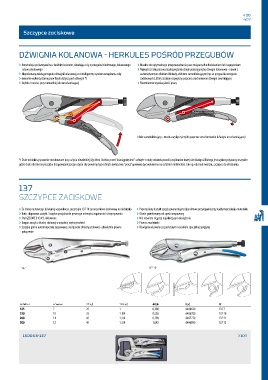

Szczypce zaciskowe

DŹWIGNIA KOLANOWA - HERKULES POŚRÓD PRZEGUBÓW

› Konstrukcja porównywalna z ludzkim kolanem, składająca się z przegubu biodrowego, kolanowego › Idealne do optymalnego przeprowadzania prac związanych z dociskaniem lub naprężaniem
i stawu skokowego › Najwyższa siła prasowania/naprężania dzięki przeciągniętej dźwigni kolanowej - nawet z
› Niepokonaną zaletą przegubu dźwigni kolanowej jest inteligentny system zarządzania siłą: automatycznym efektem blokady, efektem samoblokującym (np. w przypadku szczypiec
› Genialne wykorzystanie praw fizyki dotyczących dźwigni *) zaciskowych), który zostaje rozprężony poprzez uruchomienie dźwigni zwalniającej
› Szybko i mocno, przy niewielkiej sile uruchamiającej › Niezmiennie wysoka jakość pracy

Efekt samoblokujący - można wyłączyć tylko poprzez uruchomienie dźwigni uruchamiającej!

*) Duże odcinki są sprawnie mostkowane przy użyciu niewielkiej siły dłoni i krótko przed "rozciągnięciem" cofnięte o mały odcinek powoli przy bardzo dużej sile dźwigni. Dlatego jest wykorzystywany wszędzie,
gdzie duże odcinki na początku bez poważniejszego użycia siły powinny być cofnięte i właściwa "praca" powinna być wykonana na ostatnim milimetrze. Jak np. odcinak sworzni, szczypce do obciskania.

137
SZCZYPCE ZACISKOWE

› Ze śrubą nastawczą i dźwignią wyzwalacza, przy typie 137 10 zanurzeniowo izolowaną na niebiesko › Przemyślany kształt szczęk gwarantuje trójpunktowe przyleganie przy każdym przekroju materiału
› Kute, ulepszone szczęki. Szczęka specjalna do pewnego uchwytu, napinania i utrzymywania › Otwór gwintowany od spodu zaspawany
› Stal GEDORE 31CrV3, niklowane › Nie rozwiera się przy najsilniejszym obciążeniu
› Korpus szczęk z blachy stalowej o wysokiej wytrzymałości › Pewne zwalnianie
› Szczęka górna automatycznie zespawana z korpusem z blachy stalowej - absolutnie pewne › Dźwignia wyzwalacza pod stałym naciskiem specjalnej sprężyny
połączenie

137 137 10

y z O _ 0 Kod Nr
185 7 25 1 0,288 6406620 137 7
230 10 32 1.1/4 0,526 6406700 137 10
260 11 45 1.3/4 0,790 6407270 137 11
300 12 45 1.3/4 1,042 6406890 137 12
