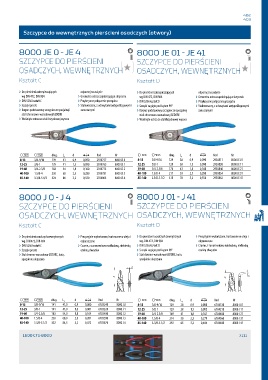

Page 403 - 3001334 Katalog GEDORE 2016 GPL
P. 403
402
403
Szczypce do wewnętrznych pierścieni osadczych (otwory)
8000 JE 0 - JE 4 A 8000 JE 01 - JE 41 A
SZCZYPCE DO PIERŚCIENI M SZCZYPCE DO PIERŚCIENI N
OSADCZYCH, WEWNĘTRZNYCH OSADCZYCH, WEWNĘTRZNYCH
Kształt C Kształt D
› Do pierścieni zabezpieczających odpornej na zużycie › Do pierścieni zabezpieczających odpornej na zużycie
wg DIN 472, DIN 984 › Geometra ostrza zapobiegająca skręceniu wg DIN 472, DIN 984 › Geometra ostrza zapobiegająca skręceniu
› DIN 5256 kształt C › Przykręcone połączenie przegubu › DIN 5256 kształt D › Przykręcone połączenie przegubu
› Szczęki proste › Stalowoszary, z uchwytami antypoślizgowymi › Szczęki zagięte pod kątem 90° › Stalowoszary, z uchwytami antypoślizgowymi
› Korpus podstawowy szczypiec ze specjalnej zanurzanymi › Korpus podstawowy szczypiec ze specjalnej zanurzanymi
stali chromowo-wanadowej GEDORE stali chromowo-wanadowej GEDORE
› Wciśnięte ostrza ze stali łożyskowej wysoce › Wciśnięte ostrza ze stali łożyskowej wysoce
C D dług. L 2 d 0 Kod Nr C D dług. L 2 d 0 Kod Nr
8-13 3/8-9/16 139 41 0,9 0,090 2930757 8000 JE 0 8-13 3/8-9/16 129 30 0,9 0,090 2930811 8000 JE 01
12-25 3/8-1 139 41 1,3 0,090 2930765 8000 JE 1 12-25 3/8-1 129 30 1,3 0,090 2930838 8000 JE 11
19-60 3/4-2.3/8 182 54 1,8 0,160 2930773 8000 JE 2 19-60 3/4-2.3/8 170 43 1,8 0,160 2930846 8000 JE 21
40-100 1.5/8-4 230 68 2,3 0,280 2930781 8000 JE 3 40-100 1.5/8-4 217 53 2,3 0,280 2930854 8000 JE 31
85-140 3.3/8-5.1/2 324 86 3,2 0,550 2930803 8000 JE 4 85-140 3.3/8-5.1/2 310 70 3,2 0,550 2930862 8000 JE 41
8000 J 0 - J 4 A 8000 J 01 - J 41 A
SZCZYPCE DO PIERŚCIENI M SZCZYPCE DO PIERŚCIENI N
OSADCZYCH, WEWNĘTRZNYCH OSADCZYCH, WEWNĘTRZNYCH
Kształt C Kształt D
› Do pierścieni osadczych zewnętrznych › Precyzyjnie wykończone, hartowane w oleju i › Do pierścieni osadczych zewnętrznych › Precyzyjnie wykończone, hartowane w oleju i
wg. DIN 472, DIN 984 odpuszczane wg. DIN 472, DIN 984 odpuszczane
› DIN 5256 kształt C › Czarne, z zanurzeniowo nakładaną, niebieską › DIN 5256 kształt D › Czarne, z zanurzeniowo nakładaną, niebieską
› Szczęki proste otuliną chwytów › Szczęki zagięte pod kątem 90° otuliną chwytów
› Stal chromo-wanadowa GEDORE, kuta, › Stal chromo-wanadowa GEDORE, kuta,
specjalnie ulepszana specjalnie ulepszana
C D dług. L 2 d 0 Kod Nr C D dług. L 2 d 0 Kod Nr
8-13 3/8-9/16 141 41,0 0,9 0,080 6703240 8000 J 0 8-13 3/8-9/16 129 28 0,9 0,080 6704130 8000 J 01
12-25 3/8-1 141 41,0 1,3 0,081 6703320 8000 J 1 12-25 3/8-1 129 28 1,3 0,082 6704210 8000 J 11
19-60 3/4-2.3/8 183 54,0 1,8 0,164 6703400 8000 J 2 19-60 3/4-2.3/8 169 41 1,8 0,161 6704480 8000 J 21
40-100 1.5/8-4 230 68,0 2,3 0,281 6703590 8000 J 3 40-100 1.5/8-4 214 50 2,3 0,279 6704560 8000 J 31
85-140 3.3/8-5.1/2 322 84,5 3,2 0,472 6703670 8000 J 4 85-140 3.3/8-5.1/2 292 65 3,2 0,484 6704640 8000 J 41
